白云母（Muscovite），亦稱為鉀云母或普通云母，屬于云母礦物族，其化學成分為KAl2(AlSi3)O10(OH,F)2。這種礦物通常無色，但偶爾也呈淺灰色、淺黃色或淺綠色，具有玻璃光澤，并在解理面上顯示出珍珠般的光澤。根據莫氏硬度標準，它的硬度介于2到3之間；而其比重范圍則是從2.76至3.10不等。結構上，白云母屬于單斜晶體系，其晶體形態可表現為假六方柱狀、板狀或者片狀，少數情況下會以錐形柱狀的形式存在，并且其柱面特征性地分布著橫條紋，留下的條痕顏色為白色。

地質學上，白云母常見于花崗巖和偉晶巖中，同時也廣泛存在于云英巖、變質片巖及片麻巖等多種巖石類型之中。它主要通過區域變質作用、巖漿結晶過程以及高溫下的蝕變反應等機制形成。例如，在泥質巖石經歷較低級別的區域變質時，如果條件適宜，則可能產生白云母；同樣地，當酸性巖漿處于冷卻凝固后期或是偉晶作用期間，也能觀察到白云母的生成現象。全球范圍內，白云母資源豐富，遍布于如世界龍泉群、八都群等地層單元內，特別是在花崗質巖石環境中更為普遍。國際上重要的產地包括但不限于澳大利亞、玻利維亞、巴西、智利、加拿大以及中國等國家。在中國境內，則主要集中在青海、西藏、山東、山西、湖北等多個省份和自治區內發現有豐富的白云母礦藏。

白云母因其出色的絕緣性、高電阻率及硬度等特性，在多個工業領域發揮著重要作用。主要應用于日用化工原料、云母陶瓷、油漆添加劑以及鉆井泥漿填加劑中。此外，它在電氣、電子、無線電、電視和航空工業部門中也是不可或缺的礦物材料。白云母的邊角廢料及細小鱗片可用于建筑、耐火及橡膠工業。除此之外，白云母晶體在醫學上具有止血斂瘡、納氣墜痰等功能，同時可用作標型礦物研究偉晶作用的演化歷史及其熔體-溶液的物理化學條件，探討稀有元素的成礦環境與特征。

白云母的化學式為KAl2(AlSi3)O10(OH,F)2，其化學成分包括氧化鉀、三氧化二鋁、二氧化硅以及水分。在理想狀態下，八面體片中主要含有鋁元素，但由于存在類質同象現象，鋁可能被鎂、鐵甚至錳、鉻和釩等元素替代。特別是富含鉻的白云母被稱為鉻云母，其中三氧化二鉻的含量高達4.8%。此外，淡云母富集錳元素，而釩云母則富含釩元素。當層間陽離子主要由鈉構成時，該礦物稱為納云母；若部分氫氧根離子（H3O+）替換了鉀離子，則形成水白云母。多硅白云母中的硅含量范圍通常介于3.1至3.7之間。

從物理特性來看，白云母通常呈現無色狀態，有時也可能表現為淺灰色、淺黃色或淺綠色等色調。其條痕顯示為白色，并具有玻璃般的光澤。這種礦物擁有一組極為完整的平行底面解理面，且其薄片展現出良好的彈性。根據莫氏硬度標準，白云母的硬度介于2.0到3之間，密度約為2.8至2.9克每立方厘米。它不僅絕緣性能出色，還具有很強的隔熱能力。在透射光下觀察時，白云母保持透明無色的狀態。值得注意的是，那些呈現淺綠色的白云母往往含有較高比例的鉻成分，并且以細小鱗片狀存在；另外還有一種表面具有絲絹般光澤的變種，被稱作絹云母。

白云母薄片中，無色透明、含鐵的變種呈淺紅褐色，含鉻的變種呈淺綠色，含釩的變種呈現綠褐色。這些薄片在正交偏光鏡下觀察時，其雙折射率約為0.040，最高干涉色可達二級頂部，這種高級干涉色通常出現在條狀切面上。相比之下，平行解理的片狀切面則顯示出一級灰色至一級黃白色的干涉色。

晶體結構方面，白云母薄片呈現出兩種不同的切面形狀：一種是與(001)解理平行的片狀，這種切面沒有明顯的解理縫，容易誤認為是石英；另一種是與(001)解理正交或斜交的條狀切面，這種切面通常可見到細而直的連續解理縫。當解理縫與下偏光鏡振動方向平行時，糙面較為顯著，但轉動載物臺90°后，糙面幾乎消失不見。

總體而言，白云母薄片在不同條件下表現出獨特的光學特性和結構特征。

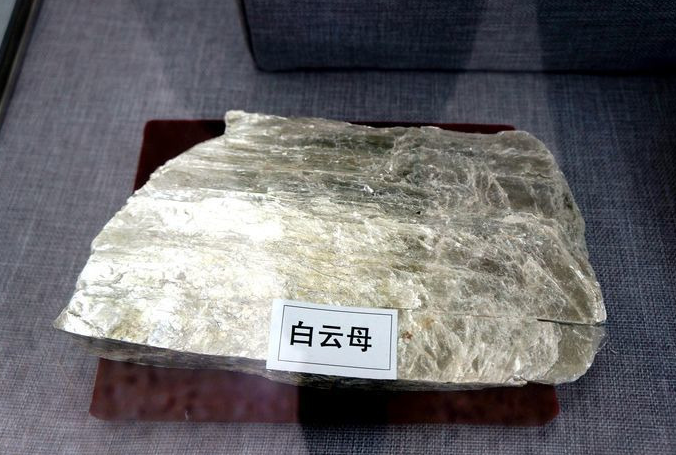

白云母

白云母的晶體結構表現為假六方形或菱形的板狀和片狀形態，這些形態可能因地質運動而發生變形、斷裂或褶皺。該礦物屬于單斜晶系，其晶體結構為TOT型，空間群為C2/c。其晶胞參數分別為a=0.519nm，b=0.900nm，c=2.004nm，Z=2。白云母的結構可被視為一種"三明治"結構，由兩個硅氧四面體層及其中間的水鋁石層組成。水鋁石層中的鋁離子（Al3+）配位數為6，形成［AlO4(OH)2］八面體。兩個相鄰的復網層之間呈對稱狀態，因此在相鄰的兩個硅氧六節環處形成一個大空隙。［(Si,Al)O4］四面體通過三個角頂相連形成六方網層，活性氧朝向一邊，附加陰離子OH-位于六方網格中央，與活性氧位于同一平面上。兩層六方網層的活性氧相對指向，并沿[100]方向位移a/3（約0.17nm），使兩層的活性氧和(OH-)呈最緊密堆積。其間所形成的八面體空隙由y組（一般為K、Al）陽離子填充，從而構成兩層六方網層夾一層八面體層的三層結構層，稱為云母結構層。

白云母的結構層與滑石或葉蠟石相似，但在其六方網層中，四分之一的硅（Si）被鋁（Al）替代，導致結構層內出現剩余電荷。為了維持電荷平衡，較大的陽離子鉀（K+）存在于結構層之間。由于白云母復網層不呈電中性，因此鉀離子進入層間以平衡負電荷。鉀離子的配位數為12，并統計地分布于復網層的六邊形環空隙中。鉀離子與硅氧層之間的結合力比層內的化學鍵弱得多，這使得云母容易沿(001)面解理，形成片狀。

白云母在全球范圍內廣泛分布于龍泉群、八都群以及花崗質巖石之中。其主要產地包括澳大利亞、玻利維亞、巴西、智利、加拿大、中國、法國、挪威、俄羅斯、斯洛伐克和美國等。在中國，白云母主要分布在青海、西藏、山東、山西、遼寧、吉林、江蘇、湖南和湖北等省區。

白云母的形成與其獨特的化學成分和晶體結構密切相關。在地質過程中，高溫高壓條件下，含鋁礦物經過變質作用可形成白云母。此外，白云母也可以作為副礦物出現在花崗巖和其他火成巖中。由于其穩定性和廣泛的分布，白云母常被用作工業原料和科學研究對象。

白云母，作為一種廣泛分布于各類巖石中的礦物，其形成與多種地質作用密切相關。它不僅在花崗巖、偉晶巖中常見，也頻繁出現于云英巖、變質片巖及片麻巖等巖石類型中。白云母的生成機制主要包括區域變質作用、巖漿結晶過程以及高溫下的蝕變反應。在火成巖環境下，白云母通過熔融巖漿的冷卻結晶而產生，并在分餾結晶階段優先形成，這得益于其較低的熔點。此外，泥質巖石在經歷低級區域變質時會轉化為絹云母，進一步變質則可演變為白云母，這一轉化過程涉及高溫高壓條件。從高溫到中低溫的蝕變過程中，白云母同樣能夠形成，其中云英巖化就是一種典型的高溫蝕變作用，能大量生成白云母。

在風化作用下，白云母會破碎成極細的鱗片狀，這些碎片既可以作為碎屑沉積物的一部分，也可以成為泥質巖的重要礦物成分。

工業用途

白云母因其卓越的絕緣性能、高電阻值、抗電弧和耐電暈特性，在工業領域有著廣泛的應用。在電氣電子行業中，它被用來生產絕緣體、電容器以及其他電氣組件，以防止電流流通。由于其天然的珠光色澤，磨碎的白云母也常作為白色顏料用于油漆、涂料及化妝品中，提升產品的亮度與遮光度。此外，經過精細研磨處理后的白云母還能為眼影、口紅等彩妝產品增添微妙光澤；同時，基于其獨特的層狀結構和良好的潤滑性質，在某些特定場合下可作為潤滑劑使用。另外，在冶金過程中加入白云母可以降低礦物熔點并促進金屬與雜質的有效分離；高品質的白云母晶體還被用于珠寶裝飾或科學研究展示之用；最后，作為一種高效過濾材料，白云母能夠有效去除水中懸浮物及顆粒物，從而凈化水質。

科研用途

白云母，作為一種主要的造巖礦物，其在偉晶作用的不同階段表現出獨特的特征和化學變化。這些規律性的變化使得白云母成為研究偉晶作用演化歷史、物理化學條件以及稀有元素成礦環境的重要標型礦物。例如，不同結構帶或同一偉晶巖脈中的白云母顯示出顯著的稀有元素含量差異，特別是Ba和Be的含量，可以作為評估鋰礦化潛力的關鍵指標。此外，通過電子探針技術對白云母的成分進行系統測定，能夠揭示礦物的析出順序和演化程度，從而為從含礦偉晶巖到不含礦偉晶巖再到圍巖的轉變提供科學依據。

藥學用途

在藥學上，白云母晶體因其止血、斂瘡、納氣墜痰的功效而被廣泛應用于治療虛喘、眩暈、驚悸、癲癇、寒瘧、久痢、創傷出血以及癰疽瘡毒等多種病癥。
