帶通濾波器（band-pass filter過濾器過濾器）它是一種允許特定頻段的波通過，同時屏蔽其他頻段的器件。例如，RLC振蕩回路是一個模擬帶通濾波器。

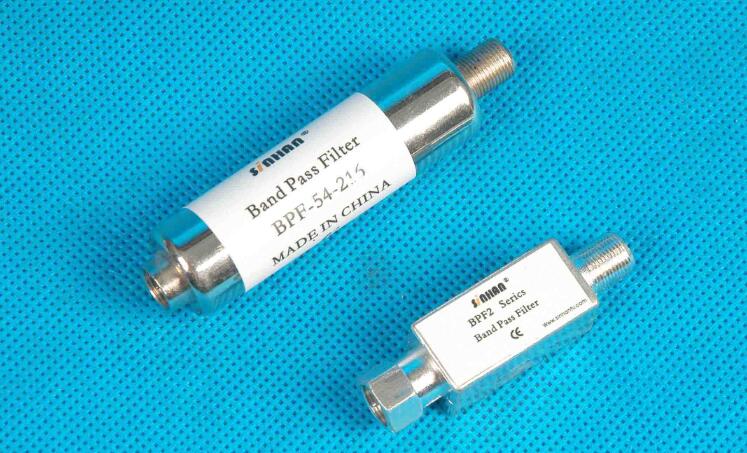

帶通濾波器

帶通濾波器是指可以通過某一頻率范圍的頻率成分、但是將其他范圍內的頻率分量衰減到非常低的水平的濾波器與帶阻濾波器的概念相反。模擬帶通濾波器的一個例子是電阻器-電感-電容電路(RLC  電路)這些濾波器也可以通過組合低通濾波器和高通濾波器來產生.

有源帶通濾波器電路

理想的帶通濾波器應該具有完全平坦的通帶，沒有放大或衰減，通帶之外的所有頻率都被完全衰減另外，通帶外的轉換是在很小的頻率范圍內完成的。

事實上，沒有理想的帶通濾波器。過濾器可以 t完全衰減所需頻率范圍之外的所有頻率，尤其是在所需通帶之外存在衰減但不隔離的范圍。這通常稱為濾波器的滾降現象，用每十個八度音程衰減幅度的dB數來表示。通常濾波器的設計盡量保證滾降范圍盡可能窄，使濾波器的性能更接近設計。然而，隨著滾降范圍越來越小，通帶變得不再平坦，并開始出現“波紋”這種現象在通帶邊緣尤為明顯，這種效應被稱為吉布斯現象。

除了電子學和信號處理領域，帶通濾波器的一個應用例子是在大氣科學領域一個非常常見的例子是使用帶通濾波器來過濾最近3到10天的天氣數據，以便在數據域中只保留作為干擾的氣旋。

諧振頻率在較低剪切頻率f1和較高剪切頻率f2之間，其中濾波器的增益最大，并且濾波器的帶寬是f2和f1之差。

很多音頻設備的頻譜分析儀都是將這種電路作為帶通濾波器來選擇不同頻段的信號，信號幅度通過顯示屏上LED燈的數量來表示。該有源帶通濾波器的中心頻率，中心頻率fo處的電壓增益，Ao=B3/2B1，品質因數，3dB帶寬B=1/п*R3*C）q也可以根據設計來確定、fo、Ao值，求帶通濾波器各元件的參數值。R1=Q/2пfoAoC），R2=Q/2Q2-Ao）2пfoC），R3=2Q/2пfoC）上式中，當fo=1KHz時，c取0.01Uf。該電路也可用于一般的選頻放大。有源帶通濾波器電路

該電路也可以使用單電源，只需將運算放大器的正輸入偏置為1/并將電阻R2的下端連接到運算放大器的正輸入端。
