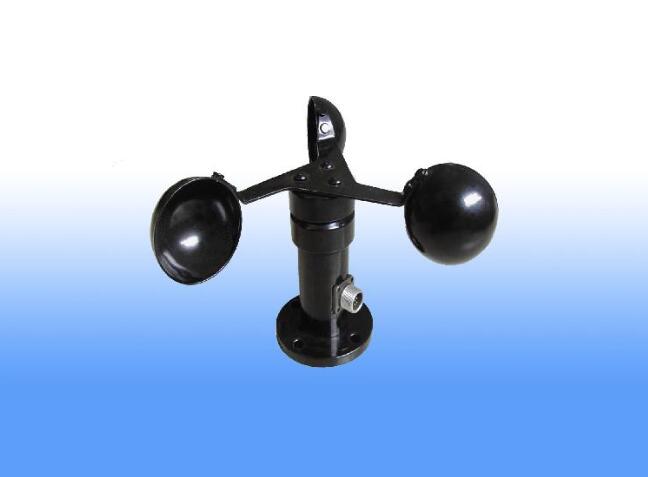

風速傳感器

風速傳感器可以連續監測上述位置的風速、風量（風量=風速x橫截面積）尺寸可以實時顯示巷道的風速和風量，是測量礦井通風安全參數的重要儀器。它的傳感器組件包括一個風速傳感器、風向傳感器、傳感器支架組成。主要適用于具有瓦斯爆炸危險的煤礦主要通風回風巷、風口、井下主要測風站、扇風機井口、掘進工作面、采煤工作面等處，以及相應的礦山企業。

風速傳感器

可以連續監測上述位置的風速、風量（風量=風速x橫截面積）尺寸可以實時顯示巷道的風速和風量，是測量礦井通風安全參數的重要儀器。

太陽能電站的面板控制是風力超過一定值后旋轉面板，以免損壞。

風速傳感器

超聲波渦流連接測量原理

超聲波風速傳感器采用超聲波時差法測量風速。聲音在空氣中的傳播速度會與風向上的氣流速度疊加。如果超聲波與風向同向傳播，其速度會加快；相反，如果超聲波的傳播方向與風向相反，其速度將會減慢。因此，在固定的檢測條件下，超聲波在空氣中的傳播速度可以對應風速函數。通過計算可以得到準確的風速和風向。當聲波在空氣中傳播時，它的速度受溫度的影響很大；這種風速計在兩個通道上檢測兩個相反的方向，所以溫度對聲波速度的影響可以忽略。

基于壓差變化的原理

在流動方向設置固定障礙物（孔板、噴嘴等）這樣，根據流量的不同，就會產生壓力差。通過測量壓差，可以轉換成流速的測量。

熱量轉移原理

根據卡曼渦街理論（見圖一）無限非線性阻力體垂直插入無限邊界流場中（即渦流發生器C風速傳感器的探針橫桿）當氣流流過渦流發生器C時，會在渦流發生器邊緣的下游側產生兩個交替的排、內旋的旋渦列（即氣流旋渦）并且渦流產生的頻率f與流速v成比例，由下式表示：

f=StV/d；

所以超聲波風速傳感器是利用超聲波渦旋調制的原理來測量渦旋頻率的。

兩個禁止：

1、禁止在可燃?xì)怏w環境中使用風速傳感器

2、嚴禁將風速傳感器的探頭放在可燃?xì)怏w中。

七個不要：

1、不要拆卸或改裝風速傳感器；

2、不要將探頭和風速計主體暴露在雨中；

3、不要觸摸探頭內部的傳感器；

4、不要將風速計置于高溫下、高濕、有灰塵和陽光直射的地方；

5、不要用揮發性液體擦拭風速傳感器；

6、不要跌落或稱量風速傳感器；

7、當風速計充電時，不要觸摸探頭的傳感器部分。

三個務必：務必按照使用說明書的要求正確使用風速傳感器；在使用中，如果風速傳感器發出異常氣味、聲音或煙霧，或液體流入風速計，務必立即關閉電池；當風速傳感器長時間不用時，一定要取出內置電池。

1、風向傳感器從包裝箱中取出后進行組裝應注意以下幾點：風桿按箭頭方向插入；風向標的前后重量應平衡、前后翼子板應與旋轉軸在同一平面上；北極和北線應該是同一個方向。

2、傳感器組件包括一個風速傳感器、風向傳感器、傳感器支架組成。組裝時，傳感器應先與各自的插件連接、然后將其套在支架套上，擰緊螺釘。

3、傳感器的工作電壓通常為5伏DC由于內置防雷裝置，實際工作電壓不應高于6伏。

高質量的風速傳感器應具有以下特征：

自動調零功能；

自動靈敏度調整功能；

就地顯示測量值；

聲光報警功能；

穩定性好。

量程：60m/s，分辨率0.1m/s

防電磁干擾處理

采用底部出口模式、徹底杜絕航空插頭膠墊老化問題，長期使用依然防水

采用高性能進口軸承，轉動阻力小，測量精確

設備的結構和重量經過精心設計和分配，轉動慣量小，反應靈敏

485型風速傳感器：

采用標準ModBus-RTU通信協議，方便訪問。

主要技術參數如下：

模擬風速傳感器：

對于傳統模擬信號（4-20mA、10V、5V）進行數據輸出。

電流模式輸出信號的轉換計算

量程0~30m/s，4~20mA輸出，當信號12mA輸出時，計算當前風速。風速范圍跨度為30m/s，用16mA電流信號表示，30m/s/16mA=1.875m/s/MA，即電流變化1mA，風速變化1.875m/s.然后可以計算出測量值測量值12mA-4mA=8mA.8mA*1.875m/s/mA=15m/s，當前風速=15m/s.

電壓型輸出信號的轉換計算

量程0~30m/s，以0-以10V輸出為例當輸出信號為5V時，計算當前風速。風速范圍跨度為30m/s，用10V電壓信號表示，30m/s/10V=3m/s/v，即電壓每變化1V對應風速變化3m/s.測量值5V-0V=5V。5V*3/m/s/V=15m/s。現在的風速是15米/s。

脈沖風速傳感器：

脈沖輸出型計算

發射器旋轉一周，輸出20個脈沖

例如，當風速發送器1S旋轉一周時，發送器1S此時輸出20個脈沖，這意味著風速為1.75m/S。

輸出電路圖

PNP輸出電路圖如下：最大輸出電流=100mA）

NPN輸出電路圖如下：最大灌溉電流=100mA）

內部上拉電阻的NPN輸出電路圖如下：RL=5.1KΩ）
