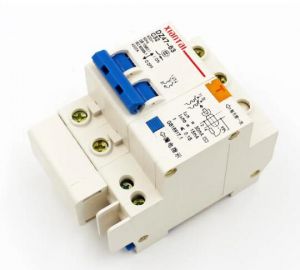

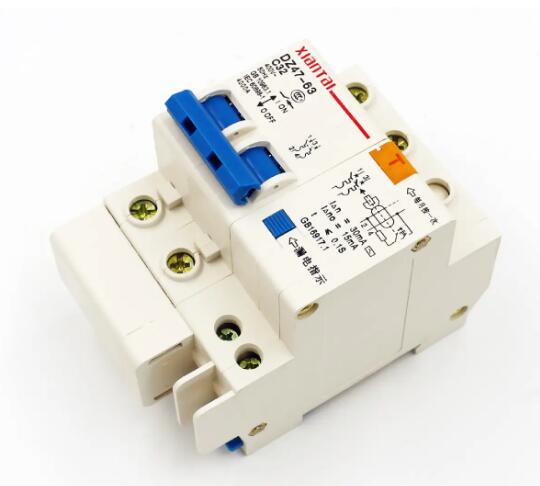

漏電保護器，簡稱漏電開關，也叫漏電斷路器，主要用于設備發生漏電故障時，保護有致命危險的人免受電擊具有過載和短路保護功能，可用于保護線路或電機過載和短路，也可作為正常情況下線路的不頻繁切換和啟動。

漏電保護器

漏電保護器可根據其保護功能使用、結構特征、安裝方式、運行方式、極數和線數、動作敏感度的分類等，這里主要是按其保護功能和用途分類來描述，一般可分為漏電保護繼電器、漏電保護開關和漏電保護插座有三種。

1.漏電保護繼電器是指具有檢測和判斷漏電電流功能，但不具有切斷和接通主電路功能的漏電保護裝置。漏電保護繼電器由零序變壓器組成、釋放器和用于輸出信號的輔助觸點。可配合大電流自動開關作為低壓電網的總保護或主干道漏電保護、接地或絕緣監控保護。

當主電路中存在漏電流時，由于輔助觸點和主電路

路開關的脫扣器串聯成回路，所以輔助觸點接通脫扣器，斷開空氣開關、交流接觸器等，使它跳閘，切斷主電路。輔助觸點也可以與聲音連接、光信號裝置，發出漏電報警信號，反映線路的絕緣狀態。

2.漏電保護開關是指既能像其他斷路器一樣接通或關斷主電路，又具有檢測和判斷漏電電流功能的開關元件當主電路發生漏電或絕緣損壞時，漏電保護開關可根據判斷結果開啟或關閉主電路。它與熔斷器、在熱繼電器的配合下，可以形成功能齊全的低壓開關元件。

目前這種形式的漏電保護裝置應用最為廣泛，市面上的漏電保護開關按其功能常用的有以下幾類：

1）它只有漏電保護和斷電功能，必須配保險絲使用、熱繼電器、過流繼電器等保護元件的配合。

2）同時具有過載保護功能。

3）同時具有過載、短路保護功能。

4）同時具有短路保護功能。

5）同時具有短路、過負荷、漏電、過壓、欠壓功能。

3.漏電保護插座是指能檢測判斷漏電電流，切斷電路的電源插座。其額定電流一般小于20A，泄漏電流為6 ~ 30 mA，具有較高的靈敏度，常用于手持電動工具和移動電氣設備的保護及家用、學校等民用場所。

漏電保護器對觸電和漏電保護具有高靈敏度和快速動作電磁漏電保護的結構和原理這是其他的保護電器，比如保險絲、自動開關等。自動開關和熔斷器正常時要通過負荷電流，其動作保護值要避開正常負荷電流來整定，所以其主要作用是切斷系統的相間短路故障（有些自動開關還具有過載保護功能）漏電保護器利用系統的剩余電流來反應和動作正常運行時，系統的剩余電流幾乎為零，因此其動作整定值可以設置得很小（一般為mA級）當系統觸電或設備外殼帶電時，有較大的剩余電流，漏電保護器檢測并處理此剩余電流后可靠動作切斷電源。

電氣設備漏電時，會呈現異常的電流或電壓信號，漏電保護器通過測試、對異常電流或電壓信號進行處理，驅動執行器動作。我們把根據故障電流動作的漏電保護器稱為電流漏電保護器，把根據故障電壓動作的漏電保護器稱為電壓漏電保護器。電壓漏電保護器因結構復雜動作特性穩定性差受外界干擾制造成本高，已基本被淘汰。國內外漏電保護器的研究和應用都是以電流型漏電保護器為主。

漏電保護器是電路中零序電流的一部分（通常稱為剩余電流）作為動作信號，并以電子元件作為中間機構，它具有較高的靈敏度和完備的功能，因此這種保護裝置得到了越來越廣泛的應用。漏電保護器由四部分組成：

檢測元件：檢測元件可以說是零序電流互感器。被保護的相線、中性線穿過環形鐵芯形成變壓器的初級線圈N1，纏繞在環形鐵芯上的繞組形成變壓器的次級線圈N2如果沒有漏電，此時會流過相線、中性線的電流矢量之和等于零，因此在N2上不能產生相應的感應電動勢。如果發生漏電，相線、如果中性線的電流矢量之和不等于零，就會在N2上產生感應電動勢，這個信號會被送到中間環節做進一步處理。

中間環節：中間鏈路通常包括放大器、比較器、釋放，當中間環節為電子時，中間環節還需要一個輔助電源來提供電子電路工作所需的電源。中間環節的作用是對零序互感器的泄漏信號進行放大處理，輸出到執行機構。

執行機構：該結構用于接收中間環節的指令信號，執行動作，并在故障時自動切斷電源。

試驗裝置：由于漏電保護器是一種保護裝置，應定期檢查它是否處于良好狀態、可靠。測試裝置通過測試按鈕和限流電阻的串聯來模擬漏電路徑，檢查裝置是否能正常工作。

第一，當電網確實接地時，漏電保護器正常工作。在這個正常動作中，由于電網的老化、隨著氣候和環境的變化，電網接地點引起的動作占絕大多數，而人身觸電引起的動作很少。可以想象，能夠正常用電是人 的第一個需求為了防止頻繁停電造成人身觸電傷害的概率極低，它一定會造成人 的麻煩。

第二，電網本來是不接地的，但是漏電保護器在以下情況下可能會失靈：

1由于漏電保護器是由信號觸發的，那么在其他電磁干擾下，也會產生信號觸發漏電保護器動作，導致誤動作。

2當電源開關閉合送電時，會產生沖擊信號，導致漏電保護器誤動作。

3多支路漏電之和會引起越級誤動作。

4中性線重復接地可能導致串流誤動作。

可見漏電保護器在技術上存在誤動作的可能性，會使漏電保護器的移頻問題更加嚴重和復雜。

從技術原理分析，還有一個技術誤區是漏電保護器可能拒動。

1當中性線重復接地時，會造成漏電保護器分流拒動，并且很難找到中性線的重復接地點。

2當電源缺相且缺相恰好是漏電保護器的工作電源時，就會拒絕動作。

從以上分析可以看出，漏電保護器在實際使用中會發生頻移現象、拒動問題既有客觀環境和管理原因，也有漏電保護器本身的技術誤區。特別是漏電保護器的使用，要求電網中性點必須接地，而漏電保護器的技術誤區大多與電網中性點接地有關：

一是因為中性點接地，電網相線的支架常年承受相電壓，所以支架被擊穿，形成電網的接地點，造成漏電，引起漏電保護器的頻率。

其次，由于中性點接地，相線偶爾接地時，會立即產生較大的泄漏電流，不僅增加電損耗，還容易引起火災，加劇漏電保護器的頻率移動。

第三，由于中性點接地，當人觸電時，會立即產生很大的電擊電流，對人的威脅很大 的生命即使有漏電保護器，也會先電擊再保護如果行動遲緩或失敗，后果會更嚴重。

第四，由于中性點接地，電網對地分布電容接入回路，會增加開關閉合時對地沖擊電流，造成誤動作。

第五，由于中性點已經接地，很難發現中性線重復接地，會使漏電保護器并聯串聯誤動作。

由此可見，漏電保護器確實存在技術誤區，而這些技術誤區與電網中心點接地密切相關使用漏電保護器時，電網的中心點必須接地，所以頻率偏移是在漏電保護器的技術思路內解決的、拒絕搬家的問題不太可能。

有兩點需要特別指出：

1. 當人體發生單相觸電事故時，（這種事故在觸電事故中概率最高），即接觸漏電保護器負荷側的一根相線（火線）可以起到很好的保護作用。如果此時人體與地面絕緣，觸碰到相線和零線，漏電保護器就不能起到保護作用。

2.由于漏電保護器的作用是防患于未然，其重要性在電路正常工作時無法體現，往往不容易吸引大家 的關注。有些人在漏電保護器動作時不認真查找原因，而是短路或拆除漏電保護器，這是極其危險的，也是絕對不允許的。
