接地線是直接與大地相連的導線，也可稱為安全回流線。在家用電器中，接地線是連接在電器設備外殼和其他部件上，及時引出各種原因引起的不安全電荷或漏電流的線路。電力系統中的接地線是在停電設備和線路上意外出現電壓時保證工作人員安全的重要措施。根據部里頒布的規定，接地線必須用截面大于25mm2的裸銅芯線。

在電器中，接地線是連接在電器設備外殼和其他部件上，及時引出各種原因引起的不安全電荷或漏電流的線路。

1）高壓接地線作用：高壓接地線用于線路和變電站施工，為防止靜電感應觸電或靠近帶電體合閘的誤操作，用于確保安全。

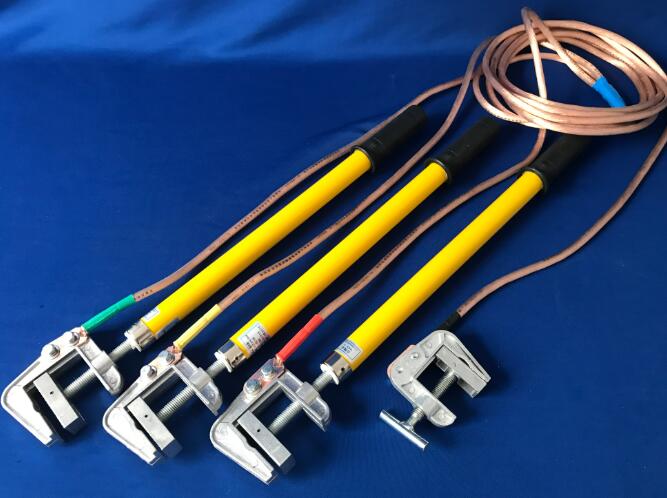

2）高壓接地線結構：便攜式高壓接地線由絕緣操作桿組成、導線夾、短路線、接地線、接地端子、匯流夾、接地夾。

3）高壓接地線制造技術：制作工藝優良—導線夾、接地夾采用優質鋁合金壓鑄而成；操作桿采用環氧樹脂彩管，絕緣性能好，強度高、重量輕、色彩鮮明、外表光滑；接地軟銅線采用優質軟銅線絞合而成，外包軟線、耐高溫的透明絕緣護套可以防止接地銅線在使用中的磨損，銅線可以滿足疲勞試驗要求，確保操作人員在操作中的安全。

4）接地線規格：根據該部頒布的規定，接地線必須由25根以上的裸銅芯線制成。

接地線

高壓短路接地線的質量是由接地電阻的要求決定的，一般按照電力行業的DL-T879-2004年技術規程要求各截面積的接地電阻不大于以下值：

測量端子鼻部之間的DC電阻16年、25、35、50、70、95、120

rect/rectrect/rectrect/復制矩形圖像失敗您可以插入圖像來添加查看操作路徑/path

對于各種截面，每米的平均阻力應小于1.24、79、56、40、28、21和0.16mΩ。

高壓接地線分類：

1）根據使用環境，高壓接地線可分為：室內母線接地線（JDX-NL）和室外線型地線（JDX-WS）2）根據電壓等級，高壓接地線可分為：10KV接地線35KV高壓接地線110KV接地線220KV高壓接地線500KV高壓接地線。

接地方式的組成部分可分為電氣設備和配電系統兩部分。

1）電氣設備的接地部分

接地體：與大地緊密接觸并與大地形成電連接的一個或一組導體。

外露可導電部分：電氣設備可能接觸到的導電部件。正常情況下是不帶電的，但是發生故障的時候可能會帶電，通常是電氣設備的金屬外殼。

主接地端子板：建筑物或建筑物一部分的各種接地（如工作接地、保護接地）等電位聯結線的端子和端子的組合。如果成排排列，則稱為主接地端子排。

保護線（PE）暴露的導電部分主接地端子板、接地體和電源接地點（或人工接地點）用于電氣連接的導體的任何部分。連接多個裸露導電部分的導線稱為保護干線。

接地線：將主接地端子板或外露導電部分直接連接到接地體的保護線上。連接多個接地端子板的接地線稱為接地干線。

等電位連接：術語電連接是指每個暴露的導電部分和器件外部的導電部分的電勢基本相等的電連接。

2）配電系統的接地部分

相線（L）輸送電能的導體在正常情況下不接地。

中性線（N）與系統中性點連接并能傳輸電能的導體。

保護中性線（PEN）兼具保護線和中性線功能的導線。

電源接地點：將電源放在可以接地的地方（通常是中性點）進行接地。

我國配電系統的接地方式已有IEC規定，其分類仍以配電系統和電氣設備的接地組合為依據，一般分為TN、TT、IT系統等。以上字母的含義：第一個字母表示電源接地點和地之間的關系。其中t代表直接接地；I表示不接地或通過阻抗接地。第二個字母表示電氣設備的外露導電部分與地面之間的關系。其中t代表不連接到電源接地點的單獨直接接地；n直接與供電系統的接地點相連或與從該點引出的導體相連。

根據中性線和保護線是否合并，TN系統分為TN-C、TN-S及TN-C-S系統。TN-C系統：保護線和中性線合并成PEN線。TN-S系統：保護線與中性線分開。TN-C-S系統：靠近電源側的保護線和中性線合并成PEN線，PEN線在某一點后分為保護線和中性線。

1）掛接地線時：先接接地夾，再接電夾；拆下接地線時，必須先拆下電夾，然后按程序拆下接地夾。

2）安裝：將接地軟銅線分相上的兩眼銅鼻固定在接地棒上的連接夾（有固定式和移動式電源夾）在相應的位置，將接地線上的單筒銅鼻固定到接地夾或插腳上，形成完整的接地線。

3）驗證接地棒的電壓水平與運行設備的電壓水平一致。

4）接地軟銅線有分相式和組合式，接地棒有平口式和雙彈簧鉤式線夾。

使用便攜式短路接地線前，應事先確認已切斷電源，確認設備上無電壓后進行。首先將接地線夾連接到接地網或扁鐵片上，然后用接地操作桿分別擰緊設備電線上的線端類型。拆除短路接地線時，順序正好相反。

安裝的短路接地線與帶電設備之間的距離，考慮接地線擺動的影響，安全距離不應小于新規定值《電力安全工作規程》。

嚴禁無夾纏繞短路接地。

如果懸掛點有接地點，應使用接地夾或專用銅排進行接地連接;如果沒有固定的接地點;可采用臨時接地點，接地極埋深不小于0.6m。

便攜式短路接地線應妥善保管。每次使用前，應仔細檢查其是否完好，軟銅線是否外露，螺母是否松動，否則不得使用。

便攜式短路接地線的檢驗周期為五年一次，檢驗項目與出廠檢驗相同。檢測合格的便攜式短路接地線，應根據短路電流的大小和短路后的外觀檢查來判斷，一般應報廢

1）工作前必須檢查接地線。軟銅線是否斷裂，螺絲接頭是否松動，線鉤彈性是否正常，使用前應及時更換或修理。

2）在掛接地線之前，必須事先驗電掛接地線不驗電是基層常見的習慣性違章，接地線可以 懸掛時不要接觸身體。

3）在工作場所兩端掛接地線，防止用戶反送電、感應電的可能性有很多例子。

4）在打接地樁時，[1]借地可以快速疏通事故大電流，保證接地質量。

5）要愛護接地線。接地線在使用時不得扭絞，軟銅線不用時應盤繞接地線拆除后，不得從空中掉落或亂扔，應用繩索運送，并注意接地線的清潔。

6）新員工必須接受使用接地線的培訓、經學習考試合格后，方可單獨從事接地線的操作或使用。

7）根據不同的電壓等級選擇相應規格的接地線。

8）禁止用其他金屬線代替接地線。

9）現場作業不得少掛接地線或隨意改變懸掛接地線的位置。

10）接地線是雙面的，它有安全的作用，使用不當也會產生破壞作用，所以下班后要及時拆除接地線。帶接地線的開關會損壞電氣設備，破壞電網的穩定性，導致嚴重的惡性電氣事故。
