壓敏電阻（Voltage   depends on   resistor, which is called Video Disk Recorder or varistor for short）它是一種敏感元件，在一定電壓范圍內，其電流隨電壓的增加而急劇增加。其中，氧化鋅壓敏電阻就是其中的代表。

壓敏電阻是一種典型的非線性電阻器件在一定的電流和電壓范圍內，電阻值隨電壓而變化當壓敏電阻兩極的電壓低于閾值時，通過它的電流幾乎為零；當變阻器兩極的電壓高于閾值時，變阻器會通過將電壓箝位到安全電壓值來保護電路中的敏感器件。變阻器有很多種，按結構分為結型變阻器、體型壓敏電阻器、單顆粒層壓敏電阻、薄膜壓敏電阻器。按所用材料分類，可分為氧化鋅壓敏電阻、碳化硅變阻器、金屬氧化物變阻器、鍺(硅)壓敏電阻器、鈦酸鋇壓敏電阻。按伏安特性可分為對稱壓敏電阻(無極性)不對稱變阻器(有極性)

隨著工業自動化、隨著晶體管的發展和電子電路的小型化，電路的保護越來越受到重視，壓敏電阻已經成為電子電氣產品設計中非常重要的元件。目前，壓敏電阻已廣泛應用于計算機家用電器高壓輸電線路，以及軍工鐵路運輸?shù)阮I域的電路系統中，起到過壓保護和穩壓的作用。

壓敏電阻的陶瓷材料是一種半導體陶瓷材料，當它達到一定的溫度或在一定的電壓幅值時會具有伏安特性的非線性伏，其電阻會根據相應電壓的增大而相應減小。壓敏電阻的成熟經歷了一個漫長的歷史發展階段，人們不斷創新和更換交替壓敏材料。本文從壓敏陶瓷材料的種類和特點出發，探討了壓敏陶瓷的發展。

碳化硅壓敏電阻

碳化硅（SiC）壓敏電阻是研究和應用最早的壓電陶瓷之一。1908年，人們發現SiC材料具有非線性I-V特性。由于電氣工程中的設備容易被雷電損壞，因此迫切需要研制避雷器來防止設備被雷電損壞。所以1930年碳化硅避雷器問世。20世紀40年代末，蘇聯制造了低壓碳化硅變阻器。

氧化鋅壓敏電阻

由于非線性度低響應時間長浪涌吸收能力不足，用SiC制作的壓敏電阻不能有效地保護電力系統。人們迫切需要高非線性系數、在高吸能壓敏元件的背景下，ZnO壓敏電阻引起了廣泛的關注。

20世紀60年代初，蘇聯研究人員首先發現ZnO壓敏電阻器具有一定的非線性伏安特性，但蘇聯研究人員制備的ZnO壓敏電阻器的非線性系數較小。1968年，日本松下公司首次研制成功氧化鋅、由于壓敏電阻是由幾種氧化物添加劑改性的，所以它具有很大的通流能力、非線性系數大、漏電流小、響應時間短等優異的電性能，迅速成為制造壓敏電阻的主導材料，開啟了壓敏電阻的新時代。

1975年以前，ZnO壓敏電阻器主要用于高壓，1975年以后開始用于低壓，如汽車電子電路ic保護等。1975年，日本明電研究所開發了世界 s首款采用氧化鋅壓敏電阻的66KV無間隙氧化鋅避雷器，2014年獲美國電氣與電子工程師協會獎“里程碑”認證。

近年來，多層片式氧化鋅壓敏電阻(MLCV)發展，它有小型化的體積和重量、電學性能優異、響應時間短(1~5ns)溫度特性好、穩定性好壽命長、適用于表面貼裝等，因此廣泛應用于IC保護和CMOS、MOSFET器件保護汽車線路保護等電子技術。如：2007年，日本TDK公司開發的0603尺寸疊層片式壓敏電阻用于電子設備的ESD保護，其壓敏電壓達到6.8V，電容100pF，體積0.6mm×0.3mm×0.3mm。

二氧化鈦壓敏電阻

20世紀80年代初，貝爾實驗室開發了TiO2基壓敏電阻來代替SiC壓敏電阻。在電話線的應用中，低壓TiO2壓敏電阻已經取代了SiC壓敏電阻。低壓壓敏電阻的發展逐漸引起人們的關注TiO2 2壓敏電阻可廣泛應用于各種電子元件、通訊設備、微型電機、汽車工業和鐵路信號保護具有非常廣闊的市場前景。

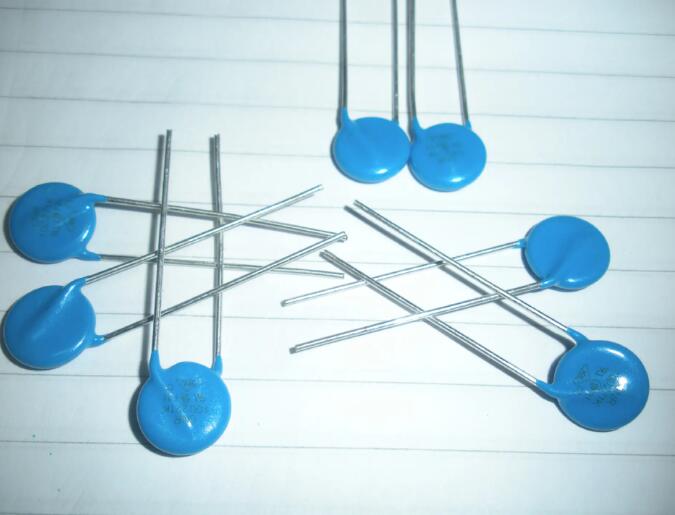

壓敏電阻

鈦酸鍶壓敏電阻

進入80年代后，SrTiO3壓敏電阻首先在日本開發使用雖然這種新型壓敏電阻的非線性系數沒有ZnO壓敏電阻高，但靜電容量大（是ZnO的3 ~ 10倍）它具有抑制標稱電壓以下雜波，吸收陡脈沖時過渡特性無超調等優點，隨后在歐美迅速得到應用。鈦酸鍶壓敏電阻是一種保護性電子元件，不是單一的功能元件它不僅可用于微電機，也可用于電壓低于標稱電壓的電器它被用作大量吸收陡脈沖和抑制雜波的裝置。

二氧化錫壓敏電阻

1995年，巴西科學家Painaro等人首次發現了這一過程(Co、Nb)摻雜SnO2壓敏電阻具有良好的致密性和高非線性特性。SnO2壓敏電阻與ZnO同屬N型半導體電子陶瓷不同的是，SnO2壓敏電阻的晶相結構比較簡單，XRD下通常沒有明顯的第二相，而主要是SnO2金紅石相通常在高溫燒結時，各種摻雜物的揮發較少，使得SnO2壓敏電阻具有相對均勻的微觀結構同時，單一相的組成使得SnO2壓敏電阻的制備工藝和難度相對較低，只需少量摻雜即可獲得-v特性，另外，SnO2壓敏電阻具有較高的熱導率，可以降低這種材料受熱后熱崩潰的概率，從而進一步提高電力系統的安全穩定運行。正是因為SnO2壓敏電阻具有諸多優點，這也是為什么SnO2壓敏電阻被認為是未來替代ZnO的最佳替代材料。

各種材料制成的變阻器工作原理不同，其中Fe2O2、BaTiO3利用了電極和燒結體之間界面的非歐姆特性；SiC、ZnO、TiO2 2和SrTiO3 3利用了晶界的非歐姆特性。這是目前應用最廣泛的地方、以壓敏性能最好的ZnO壓敏電阻為例，介紹了壓敏電阻的工作原理。

電路中ZnO壓敏電阻的連接方式和工作原理如右圖所示。在實際電路中，ZnO壓敏電阻元件與電器并聯。正常工作時，電路中的電壓在一定范圍內，不超過ZnO壓敏電阻的閾值電壓，所以ZnO壓敏電阻的阻值很大，呈現高阻狀態。在非正常運行時，ZnO壓敏電阻器和電子器件會面臨過載電壓沖擊由于ZnO壓敏電阻器響應速度快，可以在納秒時間內響應。此時，ZnO壓敏電阻的阻值迅速降低到很低的狀態，從高阻態變?yōu)閷☉B(tài)。電流不通過電子元件，而是流過ZnO壓敏電阻，作用在設備上的電壓遠小于過電壓，從而有效地保護了電氣設備。因此，氧化鋅壓敏電阻也被稱為“突波吸收器”浪涌抑制器”

ZnO壓敏電阻工作時，大致可以分為兩種情況。第一種情況是過電壓的幅度不是很大，在ZnO壓敏電阻的耐受范圍內。當過電壓發生時，ZnO壓敏電阻的阻值迅速下降，壓敏電阻吸收了電路中過電壓的大部分能量。過電壓消失后，變阻器的電阻值可以恢復到原來的高阻值，不會影響電器的正常工作。另一方面，過載電壓很大，導致相應的能量很高，超過了ZnO壓敏電阻器的承受能力，導致ZnO壓敏電阻器吸收能量后無法恢復原狀，導致壓敏電阻器劣化甚至熱擊穿。

結構

變阻器電路符號、外形和內部結構如下圖所示。采用陶瓷工藝加工而成，如圖為外形，圖為電路符號。目前，廣泛使用的“氧化鋅”以變阻器的組成結構為例如下圖所示，氧化鋅壓敏電阻的一般結構相同，通常有氧化鋅晶粒、晶界層、這四個部分是電極和導線。其中氧化鋅晶粒電阻率低而晶粒界面電阻率高，在接觸的兩個晶粒之間形成相當于齊納二極管的勢壘，成為壓敏電阻單元、并聯組成的壓敏電阻矩陣。壓敏電阻工作時，每個電池承擔能量，不像齊納二極管只在結區承擔電功率，所以陶瓷壓敏電阻的最大允許電流和額定功耗比齊納二極管大得多。

伏安特性

壓敏電阻與普通電阻的區別在于它的電壓和電流不服從歐姆 s定律，但在一定電壓范圍內具有非線性伏安特性，其電阻隨外加電壓的變化而變化。當電阻上的電壓小于閾值電壓時，電阻上的阻值為無窮大，當電壓略高于閾值電壓時，其阻值迅速減小，變阻器處于導通狀態。下圖是壓敏電阻的伏安特性曲線，根據壓敏電阻兩端電壓值的不同，可以分為三個區域：

1）預擊穿區：在這個區域，變阻器處于低電流低電場狀態，里面流動的電流非常非常小。

2）非線性區：在這個區域，流過變阻器的電流對電壓非常敏感當電壓稍微增加時，電流急劇增加隧道電流傳導機制在該區域起決定性作用當電場強度達到一定值時，電子會直接通過勢壘形成電流。

3）擊穿區：當流過變阻器的電流密度繼續增加時，I-u曲線進入崩潰區域。那么變阻器將被完全擊穿，不能自動回到高阻狀態。

壓敏電壓

壓敏電阻電壓是壓敏電阻的擊穿電壓，也是決定壓敏電阻額定電壓的非線性電壓。壓敏電壓的值通常按以下方式定義：即在20℃時，1mA的電流流過壓敏電阻時，其兩端的電壓值。當壓敏電阻應用于電路時，受壓敏電阻保護的電路的最大額定電壓必須小于壓敏電阻的電壓值，才能保證壓敏電阻在電路的正常工作范圍內也能正常工作。

非線性系數

壓敏電阻的非線性系數可以由電流變化率來確定、變阻器兩端電壓降的變化率之比。另外，當電流密度的選取范圍發生變化時，壓敏電阻的非線性系數的值也隨之變化，因此在計算非線性系數時必須說明所選取的電流密度區域。在相同面積下，材料的非線性系數越大，其抑制浪涌電流的能力越強。

最大限制電壓

最大限制電壓是指壓敏電阻兩端所能承受的最大電壓，也稱為最大箝位電壓可以解釋為浪涌電壓超過壓敏電阻電壓時，壓敏電阻兩端可以測得的最大峰值電壓。在實際應用中，為了保護電路，保證電路不被浪涌電壓損壞，應保證這個數字小于電路的額定最大工作電壓。當然，這是線路不采用多級保護時的要求如果線路采用多級保護，則不需要考慮這個問題。

通流容量

載流量就是人們常說的，是指在規定的條件下，允許通過壓敏電阻的最大脈沖電流。一般電子產品都會有一個通量值，這個通量值是根據產品標準中記錄的波形，通過脈沖測試得到的、可以利用間隙時間沖擊次數等數據對產品進行脈沖試驗，產品在試驗中所能承受的最大電流就是其通量。使用壓敏電阻進行電路保護時，選用的壓敏電阻能吸收浪涌電流，應滿足超過產品最大通量的要求，以實現有效的電路保護。

使用劃分

變阻器根據使用目的可以分為兩類：保護用變阻器和電路功能用變阻器。保護用壓敏電阻：保護變阻器的主要用途是用于電源保護、信號線保護和數據線保護等，應滿足不同技術標準的要求。而且，壓敏電阻器的保護功能在大多數應用中可以重復多次，但有時它也像一個成像電流保險絲“一次性”保護器件。例如，與一些電流互感器負載并聯的具有短路觸點的變阻器。

電路功能變阻器：用于電路功能的壓敏電阻主要用于瞬態過電壓保護，但它類似于半導體齊納二極管的伏安特性，同時它也具有電路元件的功能，例如，它可以用作高壓小電流調節器、電壓波動檢測元件、直流轉換元件、均壓元件和熒光燈啟動元件等。

制造材料

根據變阻器的制造材料，有碳化硅變阻器、硅鍺壓敏電阻器、氧化鋅變阻器、鋅酸鋇壓敏電阻等。下面主要介紹常見的碳化硅壓敏電阻和氧化鋅壓敏電阻。

碳化硅變阻器：碳化硅壓敏電阻的原料是碳化硅晶體。它是以石英砂和焦炭為主要原料，加入一定量的摻雜劑，在氧化氣氛中于2300 ~ 2600℃熔煉而成。將熔煉得到的碳化硅晶體粉碎、除鐵、清洗過篩后，與陶瓷粘合劑按一定比例混合（粘土、長石等）對于低壓變阻器，加入少量石墨粉。將混合粉末通過陶瓷工藝制成片劑、將氈卷成或制成棒狀，然后在還原氣氛或中性氣體中于1000 ~ 1300℃燒結。最后，鋪設電極并進行防潮封裝。碳化硅壓敏電阻工藝簡單、材料便宜、成本低，缺點是非線性系數小。

氧化鋅變阻器：氧化鋅壓敏電阻一般由金屬氧化物制成（ZnO）作為主要填料，通過摻雜不同比例的鉍（Bi）銻（Sb）錳（Mn）鈷（Co）金屬元素如等或者它們的金屬氧化物在高溫下燒結。它具有成本低非歐姆性好響應時間快漏電流小通流能力大等優點。廣泛用于各種電子元器件的瞬態過電壓保護。

工作性能

根據工作性能，壓敏電阻可分為高壓型和高能型兩種。高壓型壓敏電阻：高壓變阻器對窄脈沖寬度的過壓和浪涌具有理想的保護作用，如避雷器。

高能型壓敏電阻：高能壓敏電阻具有很強的耐受長脈寬浪涌的能力。常用于發電機滅磁和過電壓保護過程中吸收磁場能量和瞬時過電壓。

結構劃分

按結構分為結型壓敏電阻、體型壓敏電阻器、單顆粒層壓敏電阻、薄膜壓敏電阻器。下面主要介紹普通結線壓敏電阻器和體壓敏電阻器。

結型壓敏電阻器：由于電阻與金屬電極之間的特殊接觸，結型壓敏電阻具有非線性特性。

體型壓敏電阻器：體壓敏電阻的非線性是由電阻本身的半導體特性決定的。

伏安特性

按伏安特性可分為對稱壓敏電阻(無極性)不對稱變阻器(有極性)對稱變阻器(無極性)對稱壓敏電阻的特性曲線如右圖所示如所示，是一條關于原點對稱的曲線，這種電阻稱為雙向電阻。

不對稱變阻器(有極性)不對稱壓敏電阻的特性曲線如右圖所示，所描述的電阻稱為非雙向電阻，非雙向電阻元件需要用指定的標記來區分兩個端子按鈕，以避免在實踐中因錯誤連接而損壞器件。

網印技術

絲網印刷是在陶瓷壓敏電阻表面形成導電層最常用的方法，因為絲網印刷后銀層的厚度可以很容易地通過改變絲網參數來改變，銀層的均勻性也很容易保證要獲得較厚的銀漿層，必須利用絲網印刷的厚膜功能。壓敏電阻器雖然不是輕產品，也不軟，但是體積很小，厚度一般在3mm以下，直徑大多小于10 mm，壓敏電阻器使用的銀漿粘度比較高，通常比普通絲印油墨要厚。如果不采取必要的措施，印刷出來的壓敏電阻在印刷過程中會像紙和膜一樣粘在屏幕底部，造成各種印刷問題。所以印刷壓敏電阻比較成熟的方法是使用吸氣式平網印花機，夾具和工作臺的連接保證了壓敏電阻印刷過程牢固的吸附在夾具表面完成精確印刷。

流延技術

流延是用自動流延機將球磨后的壓敏陶瓷漿料均勻地涂在PET薄膜載帶上，形成一定厚度的壓敏陶瓷薄膜。流延薄膜帶的質量主要由壓敏陶瓷漿料的質量和流延工藝決定，流延工藝主要由流延過程中的烘烤溫度和烘烤時間決定，烘烤溫度和烘烤時間是流延工藝的關鍵。在漿料流延過程中，需要注意流延膜的干燥溫度和時間如果干燥溫度太低，干燥時間太短，則不能成膜；如果烘烤溫度過高，烘烤時間過長，流延膜帶的含水率會降低，會使后續的復膜附著力變差。

表面處理技術

壓敏陶瓷材料是半導體材料如果燒結后產品表面沒有絕緣，電鍍時鎳和錫會在基板表面生長，使產品表面短路，所以需要對基板表面進行絕緣。目前，常用的表面處理方法有：1）聚合物絕緣材料的涂覆方法；2）表面通過噴涂或印刷絕緣釉來絕緣；3）表面處理液處理方法。

目前，氧化鋅是市場上應用最廣泛的壓敏電阻材料、鈦酸銀、二氧化鈦和三氧化鎢有四種，其中氧化鋅是市場上應用最廣泛的材料，具有良好的降壓性能，但其價格較高，需要支付更多的使用成本。鈦酸銀材料的應用需要較高的技術水平，工藝復雜。但其內部材質可以吸收瞬間高頻噪聲和浪涌，降壓和電容的功能更為理想。二氧化鈦壓敏電阻材料具有良好的非線性伏安特性，易于實現內部材料的低電壓化、彩色顯像管部件應用廣泛。三氧化鎢系列材料的降壓和壓敏性能也非常理想，市場應用前景也比較廣闊。市場上使用的壓敏電阻器大多采用上述材料，對提高低壓壓敏電阻器的技術性能有重要作用。

壓敏電阻的應用領域非常廣泛，而且還在不斷擴大。壓敏電阻可以作為獨立元件使用，也可以與其他保護元件一起組成電涌保護器具體用途和功能。
