花崗巖（Granite）它是大陸地殼中分布最廣的深酸性巖石，其礦物成分為應時、主要化學成分為鉀長石和斜長石，主要化學成分為硅酸鹽和鋁硅酸鹽，其中二氧化硅含量可達65%以上Al2O3含量可達12%~17%它的顏色較淺，呈灰白色、肉紅色較為常見。花崗巖廣泛分布于地球表面，是化學演化程度較高的大陸地殼主體，這也是地球區別于其他星球的重要標志。揭示大陸地殼的生長、花崗巖在地幔和地殼演化中具有重要意義，也是公認的高級建筑結構材料和裝飾材料。

花崗巖主要是地殼深熔的觀點已得到廣泛認可。大面積的花崗巖主要出露在大陸地殼中，地殼巖石可發生不同程度的熔融，產生不同成分的花崗巖漿。文克勒（Winkler） 和PH?O=2x108Pa硬砂巖的熔融實驗充分表明，大陸地殼物質的部分熔融可以產生花崗巖漿，并且所產生的熔體的成分可以隨著熔融程度的增加而不斷變化。因此，具有相同成分的源巖可以在不同的溫度下熔融，形成不同成分的花崗巖。

地殼熔融形成塊狀花崗巖的一個重要問題是熱源目前主要有兩種認識：首先，造山運動導致地殼增厚，進而導致地熱梯度增加和巖石部分熔融；二是熱源主要來自地幔，幔源基性巖漿以底侵形式聚集在地殼底部這種高溫巖漿帶來的巨大熱量使下地殼發生大規模變質和部分熔融，形成花崗巖巖漿。來自地幔的基性巖漿不僅提供了花崗巖巖漿形成所需的熱量，而且來自地幔的一些基性巖漿與下地殼熔融產生的酸性巖漿混合形成不同類型的花崗巖類巖石，形成一系列成分連續過渡的巖石組合。這也是目前關于花崗巖漿混合的主流觀點。

除溫度外，花崗巖漿的形成還受加水和減壓的控制。水的加入可以大大降低巖石的熔融溫度，壓力的降低使巖石的熔點降低，有利于巖石的熔融地球的延伸地殼是一個減壓環境，這使得地球 同時，它有利于軟流圈物質的上涌和幔源巖漿的底侵作用，從而導致地球的隆升地殼溫度和促進地球和地球的融化外殼材料。

花崗巖是一種廣泛分布的礦物，占70%地球與海洋地殼是大陸地殼的主體，具有高度演化的化學成分。世界上花崗巖礦產資源非常豐富，但只是局部或品種不足。一般來說，在火成巖分布區或深變質巖帶中可能有花崗巖礦產資源。

到2023年，世界上花崗巖儲量最多的國家是土耳其，占全球儲量的40%到2022年，中國裝飾用花崗巖的儲量為16.95億立方米。到2021年，世界 印度是美國最大的花崗巖供應商，占全球出口的465%，其次是中國，占全球出口的105%此外，巴西、葡萄牙、西班牙、挪威和南非等國家的花崗巖儲量也很豐富，它們是世界上花崗巖的主要出口國。

礦物組成

花崗巖主要由應時生產、鉀長石和斜長石由礦物組成，一些花崗巖品種混有少量角閃石、云母或其他礦物，不同類型花崗巖的礦物成分不同，這與花崗巖形成的構造環境有關。化學成分主要是硅酸鹽和鋁硅酸鹽，其中二氧化硅含量可達65%以上Al2O3含量可達12%~17%化學成分因產地而異。

物理特性

花崗巖顏色淺，呈灰白色、肉色紅色更常見，也有藍灰色或灰黑色，區別由長石和深色礦物決定。花崗巖密度一般為2.5 ~ 3.3g/立方厘米，孔隙率0.04 ~ 2.8%，吸水率0.11%~0.7%，軟化系數為0.78~0.86，肖氏硬度71 ~ 79，莫氏硬度6~7，其抗壓強度與晶體直徑有關，而粗粒花崗巖的抗壓強度可達78.4~ 98MPa，中粒花崗巖可達117~ 147MPa，細粒花崗巖可達147 ~ 284MPa，抗彎強度為抗壓強度的1/15~1/7抗凍性為100~200次凍融循環（具有飽和含水量的材料在低溫環境中凍結，然后在常溫環境中解凍這個過程被稱為凍融循環），拋光性能好，拋光后光潔度可達100度以上。耐火性差當溫度達到800℃以上時，花崗巖中的二氧化硅晶體將發生晶體轉變并膨脹和開裂。

結構特征

花崗巖礦物是全結晶的等顆粒或不等顆粒鑲嵌結構、塊狀結構、片麻狀結構、豬肉狀結構，有時是礦物定向排列形成的流體結構，礦物顆粒緊密嵌入其中， 難以有空隙，水分不易滲透和風化，這是花崗巖能長期保持堅固的原因之一。

建筑

花崗巖是公認的高級建筑結構材料和裝飾材料，其石材常被制成塊石和板狀裝飾石。塊石被用作重要大型建筑的基礎、勒腳、柱子、欄桿、臺階和其他部分以及橋梁、水壩和其他工程是永久性工程、紀念建筑的好材料。板狀石質地堅實，華麗莊重，是室內外高檔裝飾板。由于建筑物使用的部件不同，花崗巖表面的加工要求也不同通常，板狀石可以分為砧板、機刨板、粗磨板、磨光板四種。砧板大多用于室外地面、臺階、基座等處；刨床通常在地面上使用、臺階、基座、踏步、檐口等處；粗磨板常用于墻面、柱面、臺階、基座、紀念碑、葛碑、銘牌等處；拋光板因其多彩的圖案和光澤而多用于室內和室外墻壁、地面、圓柱形裝飾，用作旱冰場的地板、紀念碑、墓基碑、銘牌等處。

工業

花崗石在化工、石油、釀造、食品、無機酸制造電鍍等工業部門用作耐酸腐蝕材料，在精密儀器制造中精確成型、經過高度拋光后，可用作精密儀器的底座、支架、平行軌、v形塊和其他高精度儀器以及各種鐘架、測量座等。花崗石用作玻璃、陶瓷配料不僅可以簡化配料過程，而且可以減少純堿用量，縮短燒成時間，改進成型工藝，提高產品質量。

花崗巖開采有兩種類型露天開采和地下開采，其中大多數是露天開采，開采過程可概括為剝離、分離、翻倒、分割、移位、整形、吊裝運輸、清渣排廢等八道工序。開采花崗巖的具體方法與石頭的類型有關、地雷類型和其他因素。

開采方法

1）礦用圓鋸與掏槽相結合的低臺階采礦方法：開采效率最高，開采成本最低但原料的規格受鋸片直徑的限制，原料規格單一使用大型直圓鋸或調整切割原材料的尺寸方向可以盡可能增加原材料的體積，但原材料的某些表面的平整度較差。

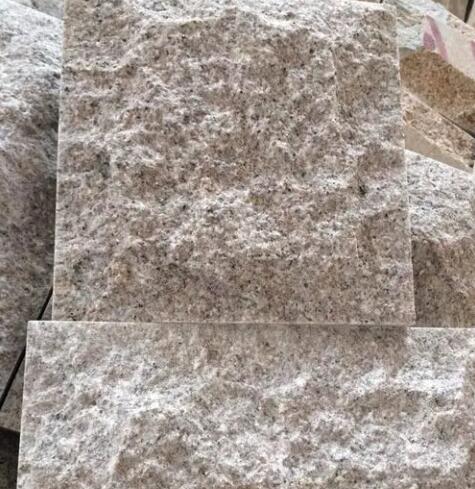

花崗巖

2）礦用圓盤鋸和串珠鋸相結合的低臺階采礦方法：其特點與圓鋸開采和排孔崩裂低臺階開采相同，但開采出的廢料表面平整度較好，與之相比，直接開采成本會有所增加。

3）串珠鋸與排孔崩裂相結合的高臺階采礦方法：這種方法的開采效率和成本適中，但可以大量獲得各種規格的廢料，廢料的塊度最大，廢料的開采率相對較高。

4）串珠鋸全鋸高臺階采礦法：這種采礦方法質量最好，廢品率最高，但開采成本也最高，適用于高品位花崗巖的開采。

5）火焰切割機與排孔分裂聯合采礦法：由于火焰切割機的缺點和柴油消耗成本較高，這種采礦方法是可行的，但通常不推薦使用。只有在凹陷露天、高臺階開采花崗巖礦山可在準備階段使用。
