螢石（fluorite）它是一種常見的鹵化物礦物，其主要成分是氟化鈣（CaF2）螢石是透明或半透明的，有各種鮮艷的顏色，如黃色、綠色、藍色、紫色、紅色、灰色、黑色等，具有明顯的玻璃光澤，屬于等軸晶系，晶體結(jié)構(gòu)一般為立方和八面體當(dāng)它們聚集在一起時，聚集體是粒狀的、塊狀、纖維狀、球狀、土狀等。

螢石是一種多因礦物，主要產(chǎn)于熱液礦床中。常與石英、方解石、重晶石、高嶺石和金屬硫化物共存。

螢石是一種具有戰(zhàn)略意義的非金屬礦產(chǎn)資源，其應(yīng)用領(lǐng)域涵蓋冶金、化工、建材、陶瓷、航空、制冷、醫(yī)藥、原子能工業(yè)、傳統(tǒng)產(chǎn)業(yè)和氟化工等新興產(chǎn)業(yè)。

螢石主要分布在美國、哥倫比亞、加拿大、英國、納米比亞和奧地利、瑞士、意大利、德國、捷克和斯洛伐克、原蘇聯(lián)、澳大利亞、南非、泰國等地。例如，美國的伊利諾伊州、肯塔基州等出產(chǎn)紫色、紫羅蘭、藍、黃、褐色和無色透明螢石，新鮮綠色螢石產(chǎn)于美國新罕布什爾州和紐約州，綠色螢石產(chǎn)于哥倫比亞。無色透明的螢石晶體產(chǎn)于加拿大安大略省。英國康瓦爾產(chǎn)白、藍、紫羅蘭、淡紅褐等色螢石。納米比亞出產(chǎn)祖母綠螢石。我國幾乎所有省區(qū)都發(fā)現(xiàn)了螢石資源，其中寶石級螢石主要分布在浙江、安徽、江西、福建、河南、湖北、湖南、廣西、四川、貴州、青海、新疆等地。

礦物特征

螢石是一種常見的鹵化物礦物，其主要成分是氟化鈣（CaF2）是提取氟的重要礦物。其中鈣含量為51.33%，F(xiàn)含量為48.67%其中Ca可以被稀土元素部分替代，其含量比為  TR 3360 Ca=1:6。當(dāng)稀土元素主要是Y時，稱為釔螢石，化學(xué)式為(Ca，Y)F2-也就是說，當(dāng)Y3取代Ca2時，需要額外的F來補償晶體中的電荷不平衡-

晶系結(jié)構(gòu)

螢石主要由氟化鈣組成，具有立方晶體結(jié)構(gòu)，空間群為Fm3m（a＝b＝c＝0.5463  nm, α=β=γ=90 degrees）鈣原子與周圍的八個氟原子配位。相反，氟原子被四個鈣原子包圍，形成配位數(shù)分別為8和4的理想四面體。它也可以被視為Ca立方體的最緊密堆積，F(xiàn)離子占據(jù)了所有四面體間隙。Ca－F鍵的長度為0.237  nm。螢石有時在立方體表面有鑲嵌圖案。螢石{111}面最易斷裂，{110}面次之，{100}表面很難打破，所以{111}面完全解理。平行于邊緣的網(wǎng)格狀條紋經(jīng)常出現(xiàn)在螢火蟲的晶體表面；集合體呈粒狀、塊狀、纖維狀、球狀、土狀等

化學(xué)性質(zhì)

螢石中常含的雜質(zhì)是釔、鈰、硅、鋁、鐵、鎂、銪、釤、氧、氯等；螢石溶于硫酸，微溶于加熱的氯化氫，微溶于水（當(dāng)水溫為18℃時，0.000016克/立方厘米）

元素?fù)诫s

由于 Ca2+半徑（1.06 ?,1 ?=0.1  nm）與稀土元素（REE3＋）鈾離子（U4＋）釷離子（Th4＋）的離子半徑（1.06 ～0.848 ?、929 ?、0984 ?）因此，螢石中的 Ca2+很容易被上述離子取代。熱釋光螢石的稀土元素分析表明綠色螢石的 Y、Ce、La、Nd、Dy、Gd 的含量較高，而紫色螢石中這六種稀土元素的含量較低。螢石是紫色的，因為它含有放射性元素u、Th、Ra 等。

晶體缺陷

螢石晶體缺陷主要有四個原因：①放射性元素照射；②Na＋、k進入晶格并引起F空位；③變價雜質(zhì)離子（稀土等）的氧化；④壓力引起的晶格損傷。螢石及圍巖中常含有 U 和 Th 等放射性元素，從而形成放射性場。螢石受放射性元素照射，形成晶體缺陷 ，促進了膠體鈣的形成，導(dǎo)致螢石顏色加深。一種 螢石含有 U、超過 ，顏色越深。Na＋、k以類質(zhì)同象的形式進入螢石晶格，增加了螢石中稀土元素的含量，有利于缺陷的形成，從而影響熱釋光。稀土元素本身不是色素離子，但它們在熱和輻射條件下容易發(fā)生電價變化、電子遷移和電荷轉(zhuǎn)換導(dǎo)致螢石對不同光波的選擇性吸收和透射。

有機質(zhì)混入

演化程度高的有機質(zhì)以微細(xì)包裹體的形式存在于螢石晶體中，導(dǎo)致螢石顏色較深。黑色螢石中存在大量微小空洞，并含有許多演化程度較高的無定形有機質(zhì)（瀝青、固態(tài)烴類等）附著在洞壁上，導(dǎo)致螢石顏色加深。

螢石主要是在熱液過程中形成的，通常是熱液礦脈中的主要礦物或作為金屬礦石(尤其是鉛和銀)中脈石礦物的出現(xiàn)。熱水流體，即熱液，在地?zé)崴猩郎亍r漿、由構(gòu)造作用和地幔熱源形成。熱液流體不斷與火山噴發(fā)和沉積反應(yīng)，F(xiàn)不斷從圍巖中提取出來-，形成含氟熱液，處于熱對流狀態(tài)、沉積壓實作用、礦物相變、在構(gòu)造運動和其他驅(qū)動力的推動下，它與圍巖中的Ca2結(jié)合形成氟化鈣（CaF2）冷卻結(jié)晶后，得到螢石。

螢石礦床的工業(yè)類型可分為兩種：

硅酸鹽巖石中的螢石礦床

如花崗巖、流紋巖、頁巖和砂巖等，主要共生礦物是應(yīng)時、其次，它含有少量方解石、重晶石、方鉛礦和閃鋅礦等。

石灰?guī)r中的螢石礦床

主要共生礦物是方解石、重晶石和各種金屬硫化物、如閃鋅礦、方鉛礦、黃銅礦、黃鐵礦等。

此外，螢石也可產(chǎn)于沉積巖中，常與石膏共生、硬石膏、方解石、白云石等共生。偶爾，它也作為次生礦物出現(xiàn)在礦床的氧化帶中。

螢石是氟化工的重要基礎(chǔ)原料，廣泛應(yīng)用于冶金行業(yè)、煉鋁、玻璃、陶瓷、水泥、化學(xué)、光學(xué)等領(lǐng)域，其產(chǎn)品氫氟酸和氟樹脂、氟橡膠、氟涂料、航空航天中的含氟精細(xì)化學(xué)品、醫(yī)藥、電子電力、軍工等領(lǐng)域發(fā)揮關(guān)鍵作用。

不同品位的螢石精礦有不同的用途，如酸級螢石（特級品）它是氟化工的必要原料，在一定條件下可與硫酸反應(yīng)生成氫氟酸；低品位塊狀螢石主要用于冶金工業(yè)，可改善熔融液體的流動性，降低熔點和燃料消耗，并可有效去除 P、S。同時，金屬的強度和延展性得到增強。

螢石在建材行業(yè)的應(yīng)用螢石在水泥生產(chǎn)中主要用作礦化劑，以降低燒結(jié)溫度、節(jié)能降耗的作用。

由于螢石是各向同性體，對紅外線和紫外線具有良好的滲透性。因此，螢石是在復(fù)消色差透鏡中制成的（光學(xué)物鏡、輻射紫外線和紅外線的材料等）的理想光學(xué)材料。

由于螢石的多種顏色和特殊的文化屬性，人們用螢石制作精美的工藝品。在技法上，有浮雕、空雕和圓雕在工藝上分為兩部分，有雕件之分、車件、拋光件、球體件、原生態(tài)水晶片和標(biāo)本片、組合件等八大件。

螢石的晶體結(jié)構(gòu)存在“空洞”它很容易被其他離子填充，因此在自然界中，無色透明的純螢石極其罕見。這種結(jié)構(gòu)缺陷也使螢石成為色彩最豐富的石頭，因為它含有鐵、鎂、銅和其他生色離子，螢石幾乎可以顯示任何顏色。

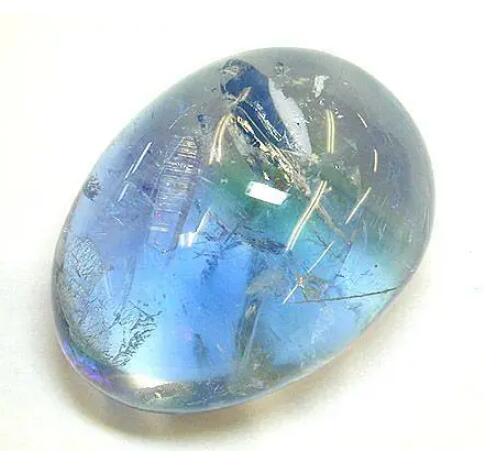

螢石

螢石可以著色，加熱處理在螢石中很常見通過加熱，深藍色到黑色的螢石可以變成藍色。一般來說，這種受熱螢石很難鑒別，在300℃以下的環(huán)境中顏色穩(wěn)定。 在螢石加工過程中，經(jīng)常填充塑料或樹脂，其主要目的是愈合表面裂紋，使其在加工或磨損過程中不產(chǎn)生裂紋。充填處理后螢石的鑒別主要包括以下幾個方面：

放大檢查縫隙。

易熔樹脂和塑料的熱針試驗。

紫外熒光觀察表明，填充的塑料和樹脂均可具有特征熒光。

輻照處理：無色螢石經(jīng)照射可產(chǎn)生紫色。經(jīng)過輻照處理的螢石極不穩(wěn)定，遇光會褪色，因此這種處理方法沒有實用價值。
