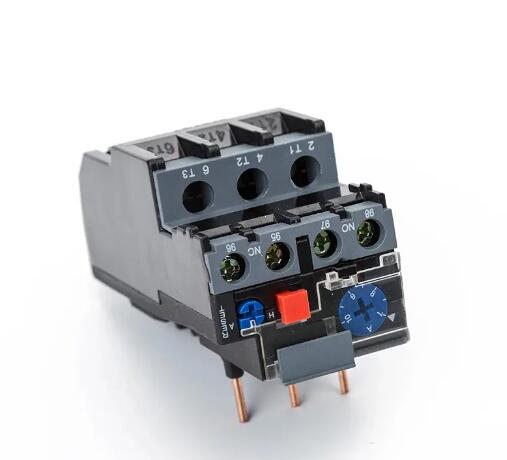

熱繼電器

熱繼電器（Thermal   relay）它是一種利用熱效應原理切斷主電路的保護電器。廣泛用于電機和其他負載的過載保護。主要由熱元件、電流整定裝置、觸點、動作機構、溫度補償元件復位按鈕和其他附件。

保護電器是利用流過發熱元件的電流產生的熱量使檢測元件受熱彎曲，進而推動機構動作的一種保護電器。由于發熱元件具有熱慣性，不能用于電路中的瞬時過載保護，更不能用于短路保護，主要用于電機的長期過載保護。雙金屬熱繼電器廣泛應用于電氣傳動控制系統。

我國電機保護控制裝置的發展經歷了對蘇聯的全面模仿、自行設計、更新?lián)Q代、引進技術、跟蹤新產品和其他階段。從機械雙金屬熱繼電器到雙金屬溫度開關和電子保護控制。

目前，中國生產的熱繼電器主要有JRO、JR1、JR2、JR9、JR10、JR15、IR16等系列。

熱繼電器是利用電流的熱效應原理工作的電器。發熱元件串聯在主電路中，所以流過發熱元件的電流就是負載電流。當負載在正常狀態下工作時，加熱元件的熱量不足以引起雙金屬的明顯彎曲變形。當發生重載時，它將產生超過其“額定值”的熱量。雙金屬會變形，一定時間后，熱繼電器的觸點斷開。由于發熱元件具有熱慣性，不能用于電路中的瞬時過載保護，更不能用于短路保護，主要用于電機的長期過載保護。

熱元件由主雙金屬和環繞它的電阻絲組成。主雙金屬片由兩種具有不同線膨脹系數的金屬片通過壓力焊接制成加熱后，兩層金屬板因延伸率不同而彎曲。主雙金屬的一端固定在支架上，并與接觸器負載端主回路中的加熱元件串聯。熱繼電器雙金屬片的活性層一般是：鎳、鉻、鐵；在50 ~ 200℃的溫度下，也使用銅合金，如黃銅、鋁青銅、鈹青銅等，都具有大的線膨脹系數、彈性好的特點。被動層多采用：鎳、鈇。

雙金屬加熱方式有直接加熱方式、間接加熱式、復合加熱型和電流互感器加熱型。

當前設置調節旋鈕是一個偏心輪，它與支架形成一個杠桿通過旋轉偏心輪，可以改變補償雙金屬片和導板之間的距離，從而調節設定動作的電流值。

當電機正常運行時，熱元件產生的熱量可以使主雙金屬片彎曲，但不足以使繼電器動作；當電機過載時，熱元件產生的熱量增加，這增加了主雙金屬片的彎曲位移一段時間后，主雙金屬片彎曲并推動導板，通過補償雙金屬片和推桿斷開觸點該觸點是與接觸器線圈電路串聯的熱繼電器的常閉觸點斷開后，接觸器線圈斷電，接觸器的主觸點斷開電機等負載電路，從而保護電機等負載。

補償雙金屬可在規定范圍內補償環境溫度對熱繼電器的影響。

如果環境溫度升高，主雙金屬向左彎曲，但補償雙金屬也向左彎曲，因此導板和補償雙金屬之間的距離保持不變，因此繼電器特性不受環境溫度升高的影響，反之亦然。

有時，欠補償可用于使補償雙金屬向左彎曲的距離小于主雙金屬因環境溫度升高而向左彎曲的變化值，以便熱繼電器在環境溫度較高時能更快地動作并更好地保護電機。

調節復位螺釘可以改變常開靜觸頭的位置，使熱繼電器可以在手動復位和自動復位之間進行選擇。當熱繼電器處于手動復位狀態時，應在故障排除后按下復位按鈕。

額定電壓：熱繼電器的額定電壓是指熱繼電器中可安裝的發熱元件的最大設定電壓。

額定電流：熱繼電器的額定電流是指發熱元件的最大整定電流值。

整定電流：熱繼電器的整定電流是指能長時間通過發熱元件而不引起熱繼電器動作的最大電流值。通過熱繼電器的設定電流根據電機的額定電流設定。對于使用發熱元件的熱繼電器，可以手動調節設定電流旋鈕，通過偏心輪機構調節雙金屬片與導板之間的距離，從而在一定范圍內調節電流的設定值，使熱繼電器能夠更好地保護電機。

所謂設定電流，就是流過熱元件的電流超過這個值的20%熱繼電器應在20分鐘內動作。調節“過載電流調節螺釘”您可以更改設置電流值。

熱繼電器的功能主要用于保護電氣線路或設備的過載，有些型號的熱繼電器還可用作缺相保護。熱繼電器最常用于交流電機的過載和斷相保護，但只適用于長期工作或間歇性長期工作和不頻繁起動(開始次數少于60次／h)重復短時工作制的電機不宜用于正反轉和頻繁啟動的電機。當熱繼電器兼作缺相保護時，星形連接的電動機應選用一般的三級熱繼電器，三角形連接的電動機應選用帶缺相保護的熱點繼電器。

家用電器領域：家用電器中另一種常用的熱保護元件是熱敏電阻保護器。在電飯鍋、電冰箱、電熨斗、吹風機等叫做恒溫器、溫度控制器，在電視機中稱為熱保護電阻器。

工業生產領域：熱繼電器已廣泛應用于工業電氣設備中，以防止電機過載。熱繼電器的熱敏元件是兩個線膨脹系數不同的雙金屬片，它們彼此剛性連接。

電動機控制：在眾多過載保護裝置中，熱繼電器和裝有熱繼電器的保護電路應用最為廣泛。熱電裝置的熱元件串聯在主電路中，其動觸頭串聯在控制電路中。

1、GB/T 14598.1-2002.繼電器 第23部分:3356接觸性能。

2、GB/T 14598.149-2016.測量繼電器和保護裝置 第149部分：電熱繼電器的功能要求。

3、GB/T 14598.2-2011.測量繼電器和保護裝置 第1部分：通用要求。

4、GB/T 2900.17-2009.電工術語3356測量繼電器。

5、IEC 60255-1-測量繼電器和保護裝置 第1部分：通用要求。基于IEC60255-Yi Yu DL7T478-2013年繼電器觸點性能測試方案的研究與設計（國家電網電力科學研究院，南京210061）摘要：繼電器觸點的性能是表征繼電器性能的重要指標，直接決定了繼電保護裝置的運行穩定性。
