玉米聯合收割機（英語：Corn harvester  ）它是一種專用于收獲玉米的綜合農業機械，可一次性完成玉米收獲、輸送、去皮、脫粒、裝箱、秸稈粉碎是聯合收割機的一種。19世紀20年代蘇格蘭牧師帕特里克·貝爾（Rev.Patrick   Bell）發明了收割機，這就是玉米聯合收割機的由來。1921年，世界與和平澳大利亞昆士蘭州溫巴的艾倫制造了美國第一臺玉米聯合收割機（Geography   shou）設計生產。中國從20世紀80年代開始引進聯合收割機技術和產品。

玉米聯合收割機在收割過程中，玉米聯合收割機通過其分禾器和撥禾器將秸稈引導至摘穗機，摘穗機將玉米果穗摘下后，玉米果穗被引導至第一個升運器，升運后落入剝皮裝置進行剝皮作業。帶有脫粒機和糧箱的玉米聯合收割機可以直接收獲玉米種子。玉米聯合收割機主要由行走系統組成、電氣系統、收割系統和其他部件。按行走方式分為背包式、牽引式和自行式。玉米聯合收割機的主要性能指標是：籽粒損失率、果穗損失率、籽粒破碎率、苞葉剝凈率、籽粒含雜率、果穗含雜率等。

玉米聯合收割機在一定程度上提高了農業機械化水平，促進了玉米產量的增加，改善了勞動生產條件、勞動生產效率提高，關鍵技術是智能切割臺、脫粒清洗和防側翻控制系統等技術。玉米聯合收割機的主要發展方向是大型化、功能復合化、自動化和舒適化。

玉米聯合收割機一般由拖拉機牽引，由拖拉機的動力輸出軸提供動力，可以一次收割多行玉米，一次完成收割、摘穗、剝皮和秸稈粉碎等。摘穗有兩種方式站在梗上摘穗和割梗后摘穗站在莖稈上意味著摘穗時玉米植株不會被砍倒。

在收割過程中，玉米聯合收割機沿著田埂方向前進首先，玉米秸稈被谷物分離器拉直，然后被引導至谷物采摘機摘穗機鏈條并排分層排列，秸稈引向摘穗機。摘穗機的摘穗輥一般是垂直傾斜的，兩個輥在旋轉過程中將秸稈引導到摘穗輥的間隙中，以便進行采摘。摘果后，果穗被引導至第一個升降機，提升后落入剝皮裝置進行剝皮作業。

如果果穗含有斷裂的吸管，將從上部吸管清除器中取出。脫皮裝置一般由傾斜葉輪壓力機和脫皮輥組成剝皮時，剝皮輥相對向內旋轉，將苞片和果穗咬破撕裂，然后從兩輥間隙漏出，苞片被苞片輸送螺桿推到機器另一側。而混在苞葉里的幾粒種子也不會被浪費掉，而是會穿過螺旋狀的底殼（篩狀）在孔泄漏的情況下，它通過回收螺釘落入第二個升降機。

一些玉米聯合收割機還在后部配備了水平拋刀切碎機，可以將殘留的秸稈切碎并拋在田里。還有帶脫粒機和谷物箱的玉米聯合收割機如果地里的玉米成熟度好，植株高度相對一致，可以去掉剝皮裝置和第二升降機，改裝脫粒機和糧箱，直接收獲玉米種子。

行走系統

動力供應：玉米聯合收割機的動力供應主要集中在發動機及其相關的傳動裝置上由于散熱的需要，發動機通常在機身外部。發動機是玉米聯合收割機的動力源，是收割機所有機構的運動部件、該操作由發動機提供動力。

傳動系統：玉米聯合收割機傳動系統的作用是將發動機產生的扭矩和運動通過一系列的變化傳遞給驅動輪，使收割機在牽引力的作用下向前或向后移動，并滿足農業機械的速度要求。根據傳動方式，移動機械主要可分為：純機械傳動、液力傳動、有四種液壓傳動和電動傳動，還有由各種傳動裝置組合而成的復合傳動技術。

行走、制動、離合液壓系統：玉米聯合收割機行走控制系統相對復雜，與動力輸出的離合器分配及相關操作系統之間的配合有關。以佳聯-以玉米收獲機為例收割機行走系統的盤式制動器和離合器由獨立的液壓系統組成，共用33，356個油箱。其中油箱供給制動泵和離合器泵；制動踏板或離合器踏板驅動制動泵或離合器泵的柱塞將油壓推向左側、右側制動缸或離合器缸實現制動或離合器運動。

電氣系統

玉米聯合收割機電氣系統主要用于保證收割機各種電氣設備的使用，主要包括供電裝置、啟動裝置、照明裝置等：

供電裝置主要是指蓄電池，在發動機啟動和運行時，可以為起動機和用電設備提供電力；啟動裝置是點火開關在操作過程中，有必要將點火開關順時針旋轉至一檔位置。在此過程中，儀表顯示器和油壓報警燈將發出聲光信號，然后監控系統開始工作。接下來，當起動發動機時，順時針轉動點火開關到第二檔位置。通常，發動機會立即啟動，機油壓力會增加如果油壓不足，聲光報警燈將熄滅；

該照明裝置在夜間作業和駕駛時為玉米收獲機提供照明。其中，四個燈安裝在駕駛室的前上部。其中兩個是遠近光的走行燈，另外兩個是夜間作業燈。此外，駕駛室后部有兩個燈，主要用于糧倉照明和作為輸送機的照明。

收獲系統

割臺是玉米聯合收割機收割系統的主要部件，谷物分離器的作用是將秸稈拉直并導向。撥鏈將秸稈拉到拔稈桿和摘穗板之間的縫隙中，然后拉動秸稈將秸稈導入縫隙中，摘穗板摘穗。摘下的穗由拉穗鏈帶到穗螺旋機，然后由穗螺旋機收集并送至升運器。

液壓系統

玉米聯合收割機的液壓系統包括液壓泵、溢流閥、調速閥、電磁換向閥、液壓缸和壓力表等主要部件。通過調節調速閥的開度大小，調節液壓缸的流量，從而調節液壓缸的運動速度。

根據動力掛接方式的不同，玉米聯合收割機可分為牽引式、背負式、自走式機型。根據收割方式，又可分為穗收割和直接籽粒收割兩種。

動力掛接

背負式：背負式玉米聯合收割機一般與拖拉機配套使用，可以提高拖拉機的利用率，降低機器的價格，但配套使用的特點也降低了收割機的效率。這種收割機只有一條生產線、雙行、三線等產品，分別與小四輪和大中型拖拉機配套使用。這種收割機和拖拉機的安裝位置也不同，因此可以分為立式和側式，并且這種收割機不需要打開一個工作過程。

自走式：自走式玉米聯合收獲機分為三排和四排，工作效率高、質量優、使用維護方便等，但用途較為單一，限制了其應用范圍。

牽引式：牽引式玉米聯合收割機主要由拖拉機操作，拖拉機牽引收割機，然后牽引集穗車這種配置在行走和轉彎時不方便，適用于大型農場。

收獲方式

玉米種子直接收獲是玉米聯合收割機的一種收獲形式，會造成籽粒破碎，需要后期干燥，在發達國家應用廣泛。果穗收獲在中國應用廣泛，但也有學者認為，隨著中國種植農學的發展，直接收獲谷物將成為主要的收獲方式。

智能化割臺：因為玉米品種不同于農民 不同地區的種植習慣，各地玉米株行距不同，對玉米聯合收割機割臺的適應性要求較高提高收割臺的適應性，設計智能收割臺已成為關鍵技術之一。

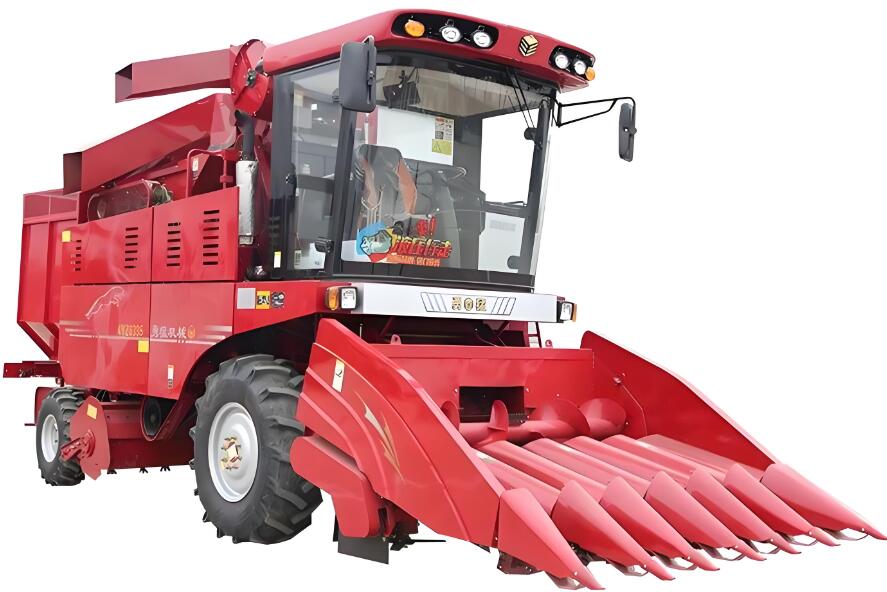

玉米聯合收割機

脫粒清選：開發脫粒裝置、清選裝置和脫粒清選控制系統是玉米聯合收割機的另一項關鍵技術。脫粒裝置技術的研發方向主要是使脫粒更加徹底，有效降低谷物破碎率，提高脫粒效率。清選裝置技術是對玉米種子進行清選。開發脫粒清選控制系統的目的是實現玉米脫粒清選的智能控制，在降低谷物損傷率和雜質率的前提下提高脫粒清選效率。

防側翻控制系統：為了解決山區玉米聯合收割機的問題、在丘陵地帶作業時，很容易翻車，防側翻控制系統技術是另一項重要技術。該技術的實現需要分析收割機機體的結構和油氣懸架的功能，以設計收割機油氣懸架的底盤結構。油氣懸架的底盤結構可以充分利用油氣懸架的防側翻能力和主動控制懸架液壓缸的伸縮能力來調平車體，實現玉米聯合收割機的防側翻功能。
