FPGA是“現場可編程門陣列”的縮寫。它是一種可編程邏輯器件，用戶可以通過更改配置信息來定義其功能以滿足設計要求。與ASIC（專用集成電路）相比，F(xiàn)PGA更具靈活性和可重構性，因此在需要快速開發、驗證和修改數字電路的應用中得到了廣泛應用。

FPGA是Field-Programmable Gate Array的縮寫，是一種具有可編輯組件的半導體器件，現在用戶可以對其進行編程。FPGA可以通過編程實現各種數字電路，包括微處理器、數字信號處理器、數字信號編解碼器等。FPGA最早是作為ASIC領域的半定制電路出現的。與定制電路相比，ASIC可以實現更高的性能和更低的功耗，但需要物理設計和制造，成本更高，生產周期更長。FPGA不僅解決了定制電路的不足，而且克服了原有可編程器件門數有限的缺點。它可以通過編程實現不同的電路功能，具有更高的靈活性和可重構性，并且還可以在短時間內開發和生產。因此，F(xiàn)PGA被廣泛應用于數字電路設計和嵌入式系統開發中。FPGA還可用于高性能計算、圖像處理、通信網絡處理等領域。

FPGA的基本結構由可配置邏輯塊（CLB）、輸入/輸出塊（IOB）、塊隨機存取存儲器（BRAM）和時鐘管理模塊（CMM）組成。其中，CLB是FPGA中最基本的邏輯單元，由查找表（LUT）和觸發器組成。CLB用于FPGA中數據處理的有序流程，門電路根據電路信號編碼程序規則進行優化編程。IOB用于連接FPGA芯片和外部電路，負責FPGA的數據信號記錄和傳輸的操作要求。BRAM ASIC是一種面向應用的電路，服務于各種行業的控制，可以存儲大量數據并支持高速讀寫，并為數據端口傳輸位置、存儲結構、組件功能等元素提供最穩定的邏輯存儲模式。CMM用于管理FPGA芯片中的時鐘信號，可以提高時鐘頻率并減少時鐘抖動。

FPGA的基本邏輯單元是可配置邏輯塊（CLB），它由查找表（LUT）和觸發器組成，可以實現任何邏輯功能。LUT可以實現邏輯運算，如與、或、非和異或。觸發器用于存儲邏輯電路中的狀態信息，如寄存器和計數器。FPGA中的邏輯單元（如CLB）通過可編程互連連接起來，形成任意數字電路。FPGA還具有可編程輸入輸出模塊（IOB），用于連接FPGA芯片和外部電路以實現輸入輸出功能。FPGA還具有時鐘管理模塊（CMM），用于管理FPGA芯片內部的時鐘信號，包括時鐘分頻、時鐘延遲、時鐘緩沖等功能，以提高時鐘頻率并減少時鐘抖動。FPGA的編程和配置是通過將設計好的硬件描述語言（HDL）代碼綜合并映射到FPGA芯片中來實現的。設計人員需要使用Verilog和VHDL等HDL語言來描述邏輯電路，并將其綜合和映射到FPGA芯片中。在編程和配置過程中，需要執行諸如時序分析、布局和布線等操作，并最終生成可加載到FPGA芯片中的配置文件。FPGA的編程和配置可以通過不同的方式實現，如JTAG接口、USB接口和SD卡。FPGA還支持在線配置，即當FPGA芯片運行時，可以通過重新配置FPGA芯片中的邏輯單元和導線來實現不同的數字電路功能。這種在線配置方法可以大大提高FPGA芯片的靈活性和可重構性，適用于需要頻繁修改和更新數字電路的應用。

優勢

高靈活性：FPGA極其靈活，可以根據需要實現各種數字電路，包括邏輯電路、存儲器、處理器等。與ASIC（專用集成電路）相比，F(xiàn)PGA在設計和制造時不需要定制，可以節省時間和成本。。

強可重構性：FPGA可以在運行時重新編程，通過改變FPGA芯片上的比特流文件可以實現不同的電路功能。此外，F(xiàn)PAG還具有可編程導線和I/O塊，這些可編程元件可以根據需要重新配置以實現不同的邏輯。這種重新配置使FPGA在應用中更加靈活，可以適應不同的應用場景。

高性能的：FPGA具有高性能的特點，可以實現高速的數據處理和復雜的算法運算。同時，其硬件結構可以同時處理多個任務，從而提高了處理效率。與傳統軟件實現相比，F(xiàn)PGA可以實現更高的并行性和更低的延遲。

低功耗：FPGA可以實現更低的功耗，因為它只實現所需的邏輯電路，而不需要像通用處理器那樣實現不必要的功能。在一些要求低功耗的應用場景中，F(xiàn)PGA可以比傳統處理器更節能。

劣勢

高設計復雜性：與傳統軟件開發相比，F(xiàn)PGA的開發需要硬件設計和FPGA編程技能，這增加了開發難度和學習成本。此外，由于FPGA硬件具有可重構性，設計人員需要對硬件資源的優化和利用有更深入的了解，并且在開發過程中需要考慮電路的時序和布線，因此設計過程可能會比較繁瑣。

可編程性差：一旦FPGA硬件電路被編程，就不能更改。如果需要修改，電路只能重新設計和重新編程，這將增加維護的復雜性。與軟件編程相比，F(xiàn)PGA編程難度更大，需要掌握硬件描述語言（HDL）等專業知識。

有限資源：雖然FPGA是高度可定制的，但與專用處理器相比，它的資源是有限的。在一些需要大量計算和存儲資源的應用中，F(xiàn)PGA資源可能不足，例如LUT（查找表）和寄存器數量，這可能會限制設計的復雜性和性能。

FPAG的設計語言通常是硬件描述語言（HDL），這是一種用于描述數字電路的行為和結構的語言。常見的硬件描述語言包括VHDL和Verilog。VHDL和Verilog都基于事件驅動模型，該模型可以描述電路的行為和結構，并可以執行仿真、綜合、布局和布線等操作以生成最終的FPGA配置文件。這些語言允許設計人員描述模擬電路的行為和性能，從而生成可編程電路模塊。與傳統的模擬電路設計語言相比，F(xiàn)PAG設計語言更加靈活和可擴展，因為它們允許設計人員在設計過程中快速原型化和測試電路，并且可以在線調整和優化。除了VHDL和Verilog之外，其他硬件描述語言（如SystemVerilog和SystemC）也越來越受歡迎，近年來，一些開源的高級綜合工具（如Chisel）也逐漸出現，它們提供了一種更加靈活高效的FPGA設計方法。

通信領域：PGA廣泛應用于通信領域，如數字信號處理、協議轉換、解調、編碼、解碼、信道模擬等。FPGA的靈活性和可重構性使其在通信系統的設計和優化中具有優勢。

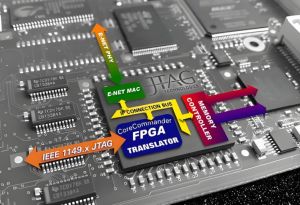

FPGA可編程集成電路芯片

嵌入式系統：FPGA可用于嵌入式系統的設計和開發，如控制器、數據采集器、機器人控制器和智能家居。FPGA的低功耗和高性能使其在嵌入式系統中具有優勢。

高性能計算：FPGA可用于高性能計算，如加速器、并行處理器、數字信號處理器、圖像處理器等。FPGA的高性能和可重構性使其在高性能計算方面具有優勢。

人工智能：FPGA可用于人工智能領域，如卷積神經網絡、循環神經網絡、深度學習等。FPGA的高性能和低功耗使它們在人工智能領域具有優勢。

宇宙空間：FPGA可用于航空航天領域，如衛星通信、導航、遙感和飛行控制。FPGA的高可靠性和可重構性使其在航空航天領域具有優勢。

醫療設備：FPGA可用于醫療設備，如醫學成像、生命監測、醫療診斷等。FPGA的高性能和低功耗使它們在醫療設備中具有優勢。
