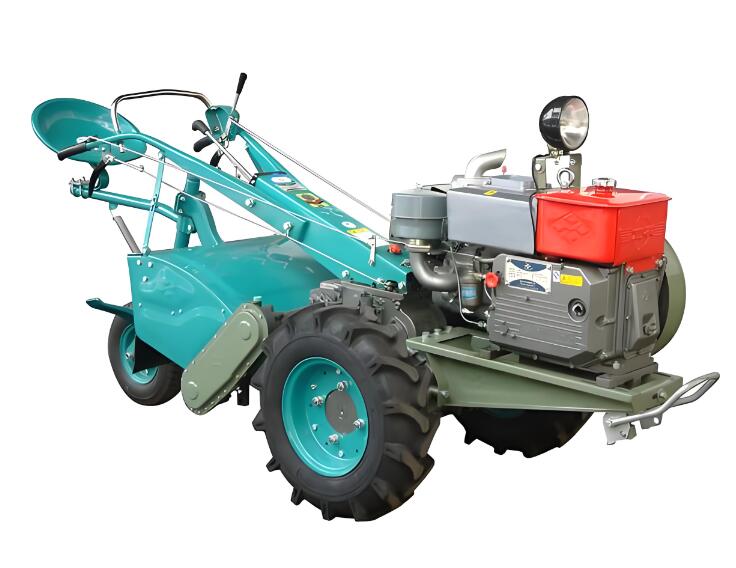

手扶拖拉機

手扶拖拉機（Walking   trailer）又稱園林拖拉機，是指由駕駛員操作的單軸兩輪拖拉機。手扶拖拉機的優點是體積小、重量輕、結構簡單、價格便宜、靈活等等，它是一個小稻田、旱田和丘陵地區的良好農業機械，小型和高靈活性使其同時適用于果園、菜園的多項作業。 手扶拖拉機通常由發動機驅動、照明燈等電器、底盤和傳動系統、行走系統、轉向系統通常由柴油發動機驅動發動機的動力使拖拉機前進，通過安裝不同的工作裝置完成不同的作業。根據發動機的功率，手扶發動機可分為大型手扶拖拉機中型手扶拖拉機和小型手扶拖拉機。

手扶拖拉機的發展與旋耕技術密切相關，旋耕技術出現于19世紀的歐洲。1910年，康拉德·封·邁恩堡（地址Konrad von Meyenburg）博士發明了便攜式彈性旋耕刀齒。1911年，美國西弗吉尼亞州本杰明·格雷夫利（Benjamin seriously）開始制造手扶推犁。1912年，封·邁恩伯格在西門子（Siemens）公司推出被稱為“Bodenf 輪（地面旋耕）具有外部電源的電動兩輪拖拉機。二戰后，日本 美國的拖拉機工業開始蓬勃發展，日本將手扶拖拉機變成了亞洲洪水和干旱農田的主要農業機械。其次，日本公司提高了這種拖拉機的技術水平，使其不僅美觀精致，而且還擴大了其各種用途。1970-1985年，拖拉機平均功率和最大功率連續增長在此期間，手扶拖拉機在意大利、日本、它在法國和中國等國家廣泛使用，在西方國家廣泛用于園藝。

手扶拖拉機的結構一般由發動機組成、底盤、傳動機構、行走機構、轉向機構、制動機構、電器、常用農具等組成。 柴油機產生的熱能通過機械傳動轉化為手扶拖拉機的動力，推動或拉動工作裝置完成相應的作業。

發動機：發動機是拖拉機的動力裝置，它將燃料燃燒釋放的熱能轉化為機械能，通過位于底盤上的傳動系統和行走系統驅動拖拉機行駛。拖拉機發動機是往復活塞式內燃熱機，一般采用柴油機。

底盤：底盤將發動機的動力轉化為拖拉機的驅動力，保證拖拉機的安全性、穩定行駛。底盤由傳動系、行走系、轉向系統和制動系統。

傳動機構：機械傳動效率更高、結構簡單、工作可靠、成本低等優點，廣泛應用于拖拉機。手扶拖拉機傳動機構的常見布置如下：發動機縱向安裝在拖拉機的前部，發動機的動力通過離合器傳遞、聯軸器、變速器、中央傳動、差速器、最后，變速器和半軸傳遞給驅動輪。

行走機構：行走機構通常包括車軸和輪胎，輪胎負責將發動機傳遞給驅動輪的驅動扭矩轉化為推動拖拉機前進的驅動力；傳遞和承受路面作用在車輪上的反作用力；盡可能地緩解路面不平對車身造成的沖擊和振動，保證拖拉機的平穩運行，同時協調轉向系統實現轉向。

轉向機構：手扶拖拉機分為尾輪和無尾輪兩種。無尾手扶拖拉機的轉向方式主要是通過改變兩側驅動輪的驅動力來實現的轉向時，駕駛員可以在行走架上施加一定的轉向力矩來輔助轉向。帶尾輪的手扶拖拉機除了兩側驅動輪之間的驅動力差外，還使尾輪偏轉實現轉向。手扶拖拉機轉向機構常用齒式離合器。

制動機構：手扶拖拉機通常使用手動液壓制動系統。原理是駕駛員踩下制動踏板，液壓制動總泵壓縮的制動油轉換成液壓，傳遞到車輪制動鼓內的制動缸，轉換成機械推力，使兩個制動蹄片張開，產生制動力矩這種制動原理制動力很大、平緩柔和、可靠性強、使用壽命長，反應靈敏。

電器：手持拖拉機電器利用電源轉換完成特定工作，由電源供電、它由三部分組成電器和配電設備，用于完成啟動、照明、信號燈輔助任務。

常用農具：手扶拖拉機可以通過裝配各種農具進行各種農業作業。常見的農具包括拖車、收割機、犁、水田輪、旋耕機等。

大型手扶拖拉機：一般指8.8kW（12馬力）上述手扶拖拉機是手扶拖拉機市場的主要產品，在華中和華南地區銷售、華東、西南地區為主。具有耐用可靠、馬力大、配有乘坐裝置、功能齊全、實用性強等特點

中型手扶拖拉機：中型手扶拖拉機一般指4.4-5.9kW之間（6-8馬力）我們的手扶拖拉機介于大型和小型手扶拖拉機之間

小型手扶拖拉機：小型手扶拖拉機一般指2.2-3.7kW之間（3-5馬力）手扶拖拉機結構簡單緊湊、操作輕便靈活、重量輕、價格低、使用可靠、維修方便等特點

動力輸出軸

動力輸出軸是指拖拉機向其驅動機械輸出動力的軸。

1）在發動機額定轉速下，動力輸出軸的最大功率不應低于企業規定值的95%，企業規定值不應小于發動機標定功率（12h）的0.85倍。

2）動力輸出軸在可變負載下的平均燃油消耗率不應大于370克/kW·h）

3）動力輸出軸的扭矩儲備比應不小于12%

4）動力輸出軸最大扭矩點速度和動力輸出軸最大功率點（在標定的發動機轉速下）轉速比不應大于80%

發動機

發動機是一種將某種形式的能量轉化為機械能的機器。

1）發動機標定功率（12h）在標定速度下，不得低于發動機銘牌值的95%

2）發動機臺架試驗表明，可變負荷下的平均燃油消耗率不超過310g/kW·h）

3）發動機臺架試驗時，發動機扭矩儲備率應不低于12%

4）發動機臺架試驗表明，最大扭矩點轉速與最大功率點轉速之比不超過80%

牽引性能

牽引性能是指拖拉機 在特定地面條件下的牽引能力和效率。拖拉機的最大牽引力不得小于企業規定的數值。

高溫性能

拖拉機在40℃下測試時，發動機冷卻液溫度應低于100℃，蒸發冷卻模型不檢查冷卻水溫度。潤滑油溫度、傳動箱油溫、發動機排氣溫度不應高于企業規定的最高限值。

扶手把振動指標：拖拉機扶手的振動指標應滿足JB/T 6717的規定。手扶拖拉機扶手X方向振動的加權加速度axhw被用作評價扶手振動的指標。

結構比質量：結構比質量是指拖拉機結構質量與發動機額定功率之比。

手扶拖拉機

可靠性：拖拉機在規定的使用條件下、在規定時間內完成規定職能的能力。拖拉機產品可靠性試驗中的平均故障間隔時間（MTBF）不應小于210h h；無故障綜合得分值（Q）應不小于70分。

抗顛簸性能：拖拉機通過GB/T 3871.經過20中規定的碰撞試驗后，仍應滿足使用要求。

在GB/T 3871.20中規定了手扶拖拉機的防撞試驗要求，部分要求如下：

1）手扶拖拉機通過兩側障礙物時，傳動軸殼體的最大垂直振動加速度為。

2）試驗應連續顛簸拖拉機，手扶拖拉機顛簸次數不超過18kW為二，正轉和反轉顛簸次數各占一半。

3）手扶拖拉機進行顛簸試驗時，可以配備半掛車進行自由越障，但從掛車轉移到牽引點的載荷應與運輸過程中的載荷相當。

手扶拖拉機是一塊小稻田、旱田和丘陵地區的良好農業機械，小型和高靈活性使其同時適用于果園、菜園的多項作業。此外，手扶拖拉機還可以與各種農副產品加工機械配套使用，實現不同的功能。

犁耕作業：手扶拖拉機驅動犁，犁體工作面的最低部分切入土壤，切割并提升土壤并將其送到犁壁。

旋耕作業：手扶拖拉機與旋耕機一起使用旋耕機齒以一定速度旋轉以切割土壤，并將切割的土塊向后拋土塊與擋板碰撞并破碎旋耕機的碎土能力很強旋耕后，土壤疏松，表面平坦同時將土壤肥料攪拌均勻，提高肥效。

運輸作業：手扶拖拉機可以牽引拖車進行短途運輸。

播種作業：當手扶拖拉機驅動播種機前進時，開溝機打開種子溝、種子箱中的種子由排種器排出，通過輸種管落入種溝，由覆土器覆蓋完成播種作業。
